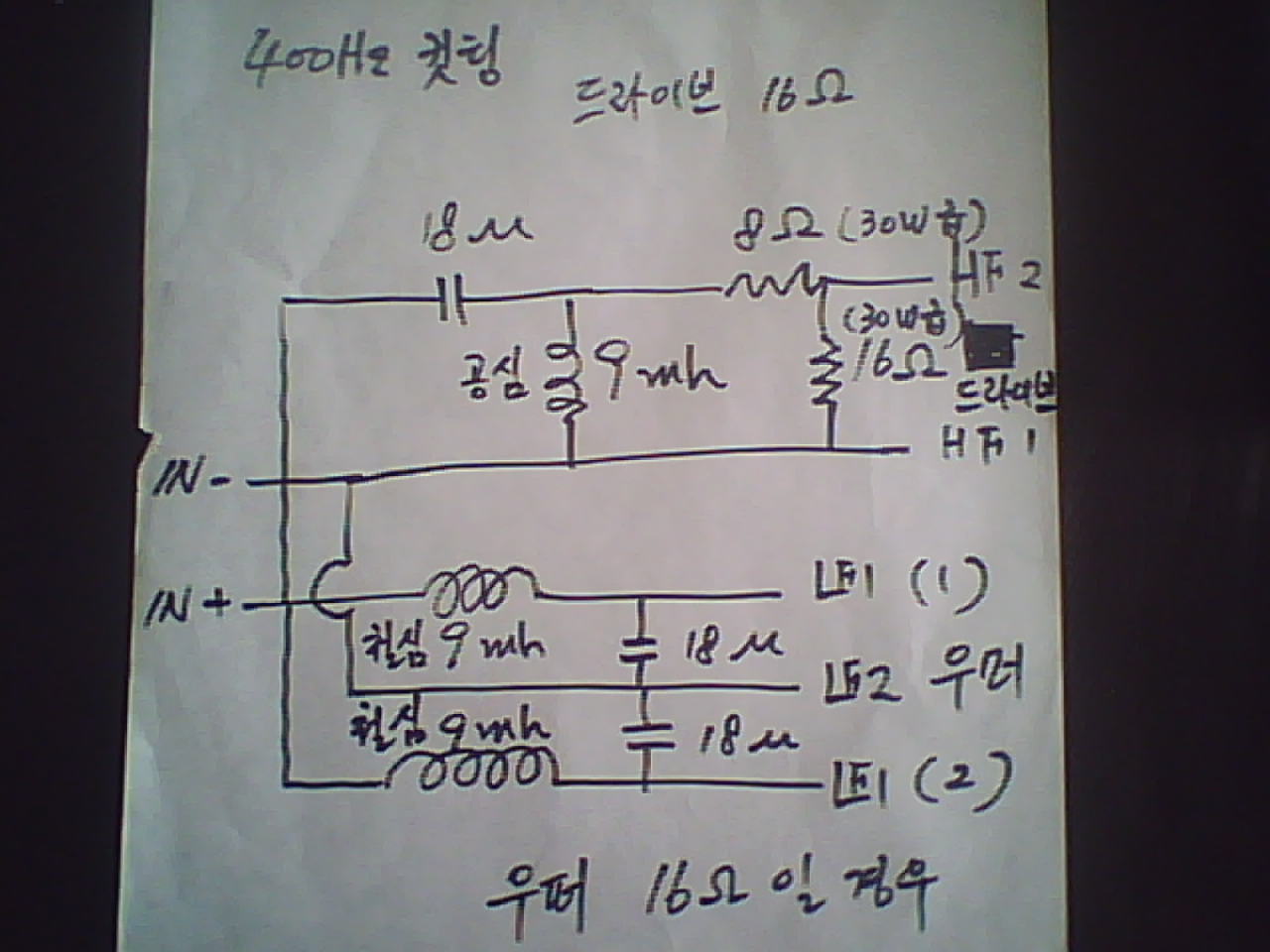

허접한 도면입니다.
우퍼가 515b일 경우 대부분 16옴이니
두개 병렬이면 32옴이라
아예 철심코일을 두개를 쓰는 방식입니다.
500헤르츠 커팅보다 400헤르츠 커팅이 조금 더 나을것 같아 400으로 끊은 회로입니다.
9미리 헨리쯤 되니 공심으론 댐핑력이 떨어지므로 76코아쯤 써서 철심으로 하면 코일의 길이가 짧아 댐핑력과 질감이 좋습니다.
드라이브는 공심을 권합니다.
중고역이 직진성이라
공심으로 하면 저역과 균형이 좋고
여유로움이 있습니다.
도면의 저항은 -6dB즘 되니 가정에서는 적당합니다.
오리지날 네트워크가 아무리 낮춰봤자 -4dB라 감당할수 없습니다.
복잡한 감쇄방식이 더 있으나 일단은 저항으로 잡고
경험이 쌓인후 다음 방법을 찾길 권합니다.


>288-16g에서 마구 쏟아져나오는 고역에  저역이
>주눅들은듯하여 저역의 기를 살려줄수 있는
>네트워크를 자작해보고저 합니다.
>515b 두조에 288-16g 500f 817통을 사용하고 있습니다.
>네트웍의 회로도 그리고 부품의 구입, 제작 방법등...
>선배님들의 고견 부탁 드립니다.
>                                                -   감사합니다   -
