어설픈 그림을 올립니다.
사진이 흐릿해서 좀 그렇습니다.
디카 새로 산다는게 자꾸 늦어져서...
게을러서 그렇습니다.^^;
문의 하신분께 따로 메일로도 보내 드리니 참조하시기 바랍니다.

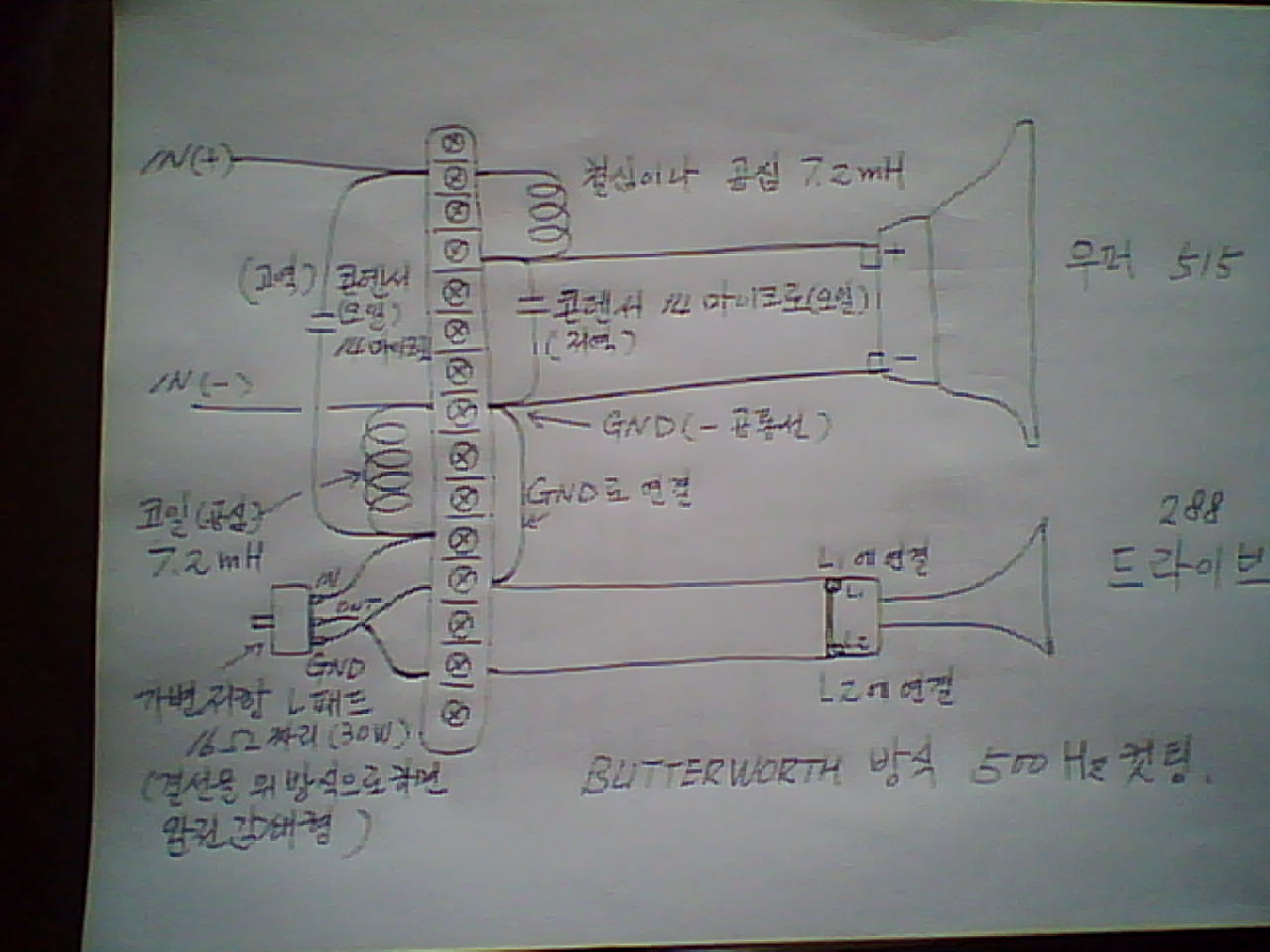

그림은 16옴 500Hz 컷팅입니다.
고역,저역 공히 7.2mH
고역,저역 14마이크로
볼륨저항 16옴 설계입니다.
위와 같은 코일과 저항의 결선은 앰프의 볼륨과 동일한 원리입니다.
고역의 코일이 저항의 - 에 같이 붙으면
볼륨역활이 되질않아 멍청한 소리가 됩니다.
왜냐하면
코일의 저항치,유닛의 저항치와 중첩이 일어나 마치 안개가 낀듯한 소리가 되기 때문입니다.
저항이 소리 다잡아 먹는다는 말은 결선이 잘못된 경우가 대부분입니다.
완전 감쇄형의 장점은 청취공간에 따라 조절이 쉽게 가능하다는겁니다.
대체적으로 볼륨의 중간이면 -6dB정도 되는데 이정도면
일반 가정에서 충분합니다.
감쇄따라 주파수가 변하는 경우도 없으니 상당히 편리합니다.
저항의 질량이 상당히 중요하니 질좋은 저항패드를 구하는게 우선입니다
저는 8옴 옴마이트 L패드를 쓰는데 아무 불만 없습니다.
노하우라 할것도 없지만 다 풀었으니 참고하십시요.
