질문 게시판에서 정확한 답을 얻지 못하여 이곳에 다시 도움 요청합니다

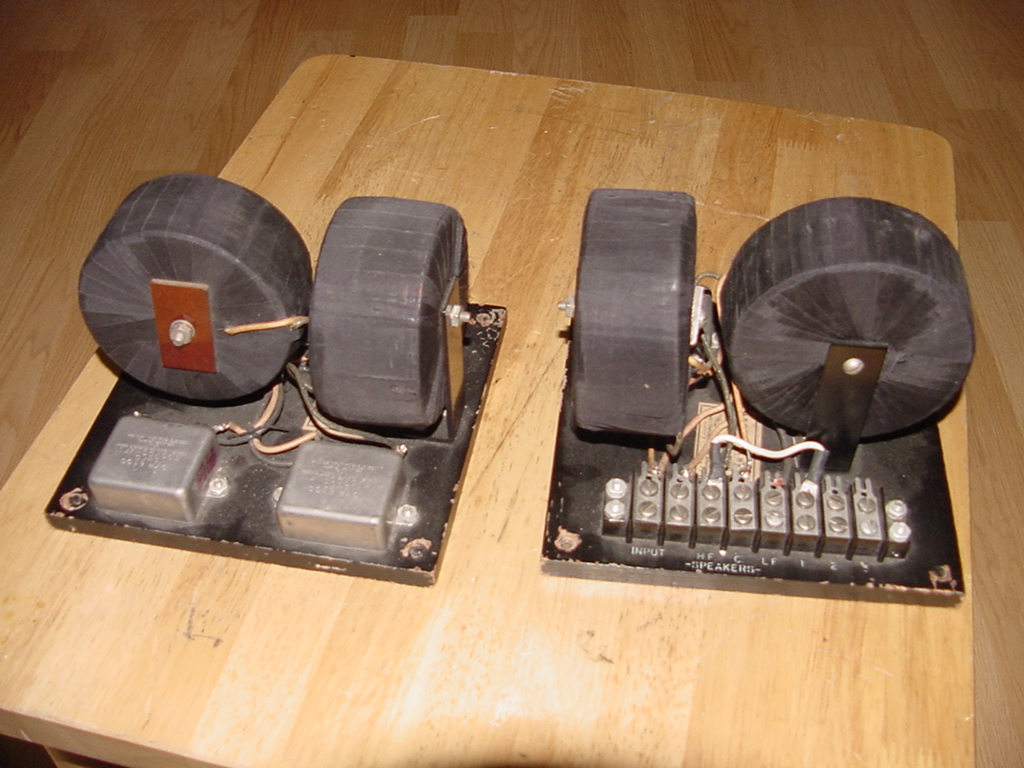

아래 사진은 다른 네트웍 자료인데 이와같은 스펙이 나와있는 자료좀 부탁드립니다

이 네트웍은 (mi-9597a) 극장용이어서인지 바로 사용이 어렵네요

제가 원하는 것은 500~800 hz 와 16 옴 (2way) 인데 조정? 을 원합니다

동호인중에 네트웍 잘보시는 분 계시면 소개좀 부탁드립니다

제 연락처는 회원정보에 공개되어있습니다^^

추천

비추천

Atachment
첨부 '2'	fffj778.jpg, RCA_9475.jpg,

Facebook Twitter Google Pinterest

위로 아래로 댓글로 가기 인쇄 첨부

✔댓글 쓰기

에디터 선택하기

✔ 텍스트 모드 ✔ 에디터 모드

Comments '7'

?
박재상 2007.04.02 15:04 (*.127.66.77)

네트웩은 자료나 스펙을 가지고 결정하는 것이 아니라, 그 유닛과 통에 맞춰 튜닝을 해야 되는줄 알고 있습니다. 현재 가지고 계신 코일과 콘데서을 활용하고 싶으시면, 회로을 결정하고 코일,콘텐서값을 체크하여 적용해 가면서 본인이 튜닝하시길 바람니다.(단 음감이 있어야 가능하겠지요)

댓글
?
박일성 2007.04.02 15:55 (*.5.239.224)

옳으신 말씀입니다 이 네트웍의 기본 스펙을 우선 알아야 간단하게 매칭 트랜스로 끝낼것인지 등이 판단되어질것 같아서요... 튜닝및 전체 회로는 제가 할줄 모르니 고수분의 부탁을 드리는것입니다 감사합니다

댓글
?
2007.04.02 19:45 (*.116.211.37)

구하기 어려운 귀한 넷트워크입니다. 스펙을 보면 파워앰프 출력 250옴에 250옴 우퍼 및 고음 스피커에 연결하기 위한 250옴 전용 넷트워크입니다. 쓰여진 부품은 콘덴서 2개(1.5mfd, 2.5mfd) 공심 코일 2개(스펙은 별도 위사진에서는 보이지 않습니다.) 저항 1개(250옴,20w) 이며 콘덴서는 오일콘으로 보입니다. 16옴용으로 그대로 쓰면 앰프나 넷트웍, 스피커 모두 않좋습니다. 부품은 그대로 응용할수 있는 것은 거의 없다고 봐야합니다. 오일콘은 1939년산으로 70여년 경과한 것으로 리크, 용량 테스트가 필요합니다. 코일은 스펙은 나오지 않았지만, 200mH가까울 것으로 추정 되며-이는 LCR메터를 대면 곧 나옵니다. 없으시면 가까운 수리점 등에 가져 가시면 간단히 체크 가능할 겁니다.-, 이를 16옴 12dB 넷트웍 회로에 필요한 4.5mH~7mH정도로 만들자면 이를 해체해야 하는데, 원형을 보장할 수가 없습니다. 코일도 1~1.2mm이상 되어야 하는데, 이보다 가늘것으로 예측되며, 풀어도 쓰시는데 제약이 많습니다. 즉 허용 용량이 작아질것으로 예측합니다. 결론은 250옴 용도에 쓰시는 것이 좋으며, 넷트웍을 해체하시더라도 쓸수있는 부품은 극히 적습니다. 그과정에서 크나큰 금전적 손해를 볼수가 있다고 봅니다. 그러나 워낙 희귀품이기 때문에 필요하신 분은 어쩌면 있을 것으로 사료됩니다.

수정 삭제 댓글
?
박일성 2007.04.02 20:42 (*.152.21.241)

관심과 도움말씀에 감사드립니다 두번째 스펙 사진은 rca 의 다른 네트웍(mi-9476) 용 자료입니다.... 쉬운 작업이 아닐것이라고 예상은 합니다만 최대한 원형을 살리고 회로 변경이 가능했슴하는 바램입니다

댓글
?
2007.04.03 14:26 (*.116.211.37)

그렇군요. 제 스펙을 구하기 힘들다면 위의 부품들의 수치를 올려주시면 좋겠습니다. 전형적인 12dB cross over network로 여겨집니다. mi-9475와 비교해서 수치가 비슷하다면 250옴 용도일겁니다. 코일은 200mH~300mH 정도 예상합니다. 그러나 코일은 풀어도 16옴 용도로는 쓰시기에는 힘들 것으로 보입니다. 코일의 직경이 고임피던스 용이라 작을 겁니다. 그대로 원형을 유지하시는 것이 좋은 생각일듯 합니다. 이것이 해체되면 다시 복구하기 힘들고, 이 부품이 필요한 곳(250옴 용도)에 사용될수가 없게됩니다. 16옴 500Hz cross over인 경우 대체적으로 7mH코일과, 14mfd 콘덴서, 16옴 볼륨, 이 수치 전후로 해서 필요할 것으로 보입니다. 이 코일이 10분의 1로 줄어든 코일 사이즈를 상상해 보시면 명약관하입니다.

수정 삭제 댓글
?
2007.04.03 14:34 (*.9.72.145)

위와같은 사항이라면 조건부 교환판매가 오히려 실보다,,,득이많을것입니다..

수정 삭제 댓글
?
박일성 2007.04.03 15:10 (*.5.239.224)

부품들의 수치는 테스터기기도 없고 제 실력으론 어렵습니다^^; 콘덴서는 1mf 짜리 두개씩이고요.... 조건부 교환판매...고려해볼게요 쉽진 않겠죠?^^ 두분 감사드립니다

댓글
