질문
2007.03.28 18:31

300B플레이트 전압 강하에 대해서요

김정혜
(*.142.211.224) 조회 수 1494 추천 수 0 댓글 5
?

단축키

Prev이전 문서

Next다음 문서

가 크게 작게 위로 아래로 댓글로 가기 인쇄 첨부
?

단축키

Prev이전 문서

Next다음 문서

가 크게 작게 위로 아래로 댓글로 가기 인쇄 첨부

300B 싱글 앰프를 어설프지만 자작 흉내를 내고 있는 초보입니다.

기성품을 구입해 부품만 이리 저리 바꿔보고 관을 교체해 보니 음이 달라져 재미있군요.^^

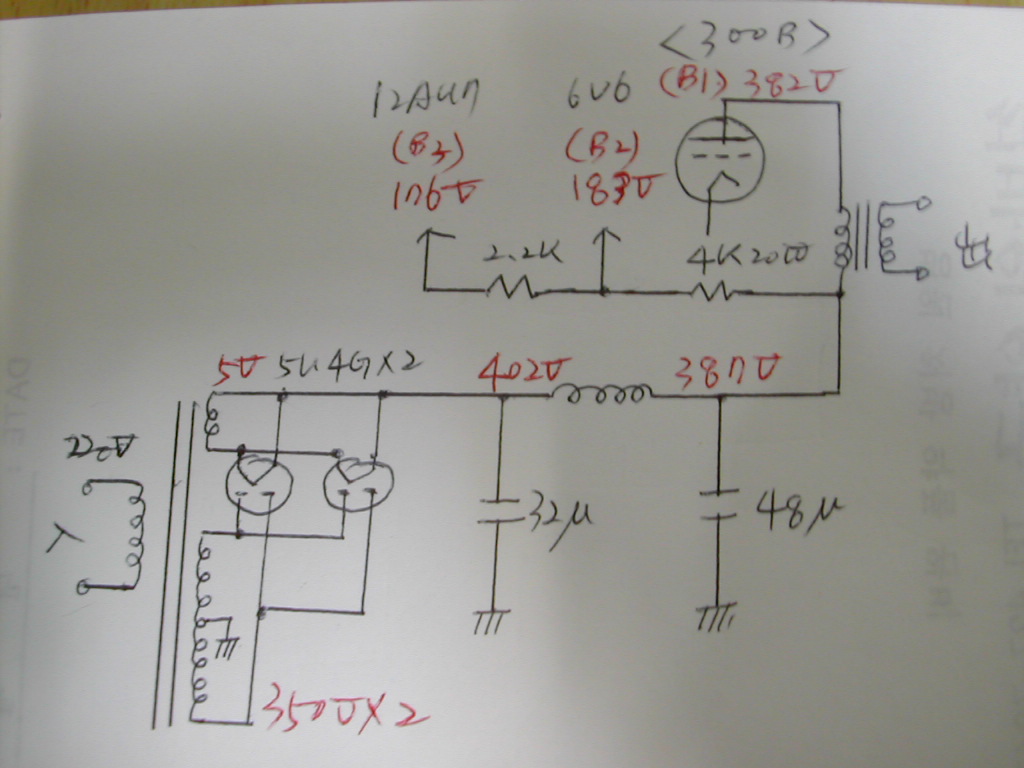

전압을 재보니 그림과 같이 나왔구요.

회로집과 설명책자들을 보다가  300B 플레이트 전압 382V를  350V나 300V로 낮추고 캐소드 저항을 바꿔 규격집대로 플레이트 전류를 흘리면 될 듯 싶은데,기초지식이 없는 지라 어찌 할지 모르겠군요.

1. 생각으로는 회로상 전원부 초크후의 전압강하용 저항 4K후단에서  B2, B3전압은
  그대로 뽑고 300B B1 전압은 일정수치의 저항을 통해 낮추면 될까 싶은데 정확한 저항    수치를 모르겠습니다. 혹시 전압을 원하는 수치로 맞추는 계산식이 있나요?

2. 원하는 전압으로 낮춘후는 300B 규격집에 나온대로 캐소드 저항을 바꿔 플레이트 전류     값만 맟추면 되는지요.

3. 규격집대로 했을때 B1전압이 300V일때와 400V일때 어떤 소리의 변화가 있을까요?

4. B1전압을 일정하게 하고 플레이트 전류만 변화를 줘,높이면 츨력도 높아지고 낮추면
   작아지는지요?

0

추천

0

비추천

Atachment
첨부 '1'
  • DSCN3837.JPG,
Facebook Twitter Google Pinterest
위로 아래로 댓글로 가기 인쇄 첨부
에디터 선택하기
✔ 텍스트 모드 ✔ 에디터 모드
?
댓글 쓰기 권한이 없습니다. 로그인 하시겠습니까?
Comments '5'
  • ?
    권기창 2007.03.28 20:16 (*.230.124.249)
    그냥 참고만 하십시요 지금 전압에서 낮추어야 될 이유가 전혀 없어보입니다 회로상으론 출력관 바이어스 저항이 얼마인지 알수가 없고 도로 드라이브관의 공급전압을 조금 더 높여 주는게 좋지 안을까 하는 생각이 드네요 3번은 사람마다 느끼는 부분이 조금씩 다르니................ 4번은 300B의 특성표를 찿으면 전압, 전류, 부하 등에 대한 합당한 값을찾을수 있을겁니다 자작도 많이 하시고 음악도 많이 들으십시요
    댓글
  • ?
    김정혜 2007.03.29 11:38 (*.142.211.224)
    감사합니다.^^ 회로를 전부 올리지 못해서 죄송하구요. 회로상 빠졌지만 6v6드라이브에 인터스테이지 트랜스 결합후 300b 싱글입니다. 300b 플레이트 전압을 낮추려는 의도는 이전에 이곳 게시판에 회로와 음질의 불만에 대해 여러 고수분께 문의 드렸는데 6v6드라이브에 인터스테이지는300b싱글에는 지나친게 아니냐는 말씀들을 하셔서 찜찜해서요.^6 해서 300B싱글의 살랑거리는 소박한 소리가 듣고 싶어서 sppp결합12au7 의 B3전압과 6V6드라이브단의 B2전압을 낮추고 마지막으로 300B의 플레이트 전압 B1을 낮춰 보려는 거랍니다. 현재 300B관에는 1K캐소드 저항인데 63V정도 전압이 측정됩니다.(플레이트 전류62mA가 맞지요?) 부하는 3K트랜스이구요. 조언 부탁드립니다.
    댓글
  • ?
    차시영 2007.03.29 22:03 (*.93.78.33)
    V = IR (전압 = 전류 x 저항) 식을 이용하면 됩니다 다운시키기 원하는 전압이 30V 라 가정하면 30V = 62mA x 저항 이 되지요 다음은 아시겟지요 ?
    댓글
  • ?
    김정혜 2007.03.30 11:33 (*.142.211.224)
    아 그렇군요. 그 식을 어떻게든 써 볼려고 했지만 전류값을 알 수가 없었는데.. 300b플레이트 전류가 이 식의 전류값이군요. 기본지식이 없어서요. ㅎㅎ 감사합니다~~ 그러니까 4k저항은 놔두고 30V를 낮추려면 48마이크로 전해 콘덴서 뒤에 500옴을 달아서 300B아읏트랜스로 가게 하면 되겠네요?
    댓글
  • ?
    김상준 2007.03.31 00:20 (*.30.52.92)
    그렇게 생각하시면 안됩니다 왜냐면 지금 건들려는 부분은 회로의 전체전류및 전압을 제어하는 부분입니다 따라서 그부분에 500옴 저항을 다시면 회로의 전압및 전류가 전부 변합니다 다시 회로를 검토하시고 자세히 올려 보십시요 잘 모르면 초단관의 플레이트 전압을 보시고 또 그곳에 연결된 저항 양단의 전압값과 또 케소드단자의 전압과 그곳에 연결된 저항값을 각단마다 적어서 올려보십시요 6v6에 연결된 인터가 전류량이 어느정도 까지 흘리수 있는지 모르겠으나 위회로정도로 흘리는것은 무리가 아니가 쉽습니다 보통 300b 회로에서 6v6을 인터결합하는 경우 20m에서 많이 흘린다 하여도 30m내외에서 결정되는 수가 많읍니다 30m라는 것도 인터로는 왠만해서는 힘들고 쵸크결합하는 경우가 많읍니다 따라서 위글에서 다른분들이 의문을 다시는것도 무리는 아니라 봅니다 마지막으로 전압 배분및 전류배분은 항시 불가분 관계를 가지고 있으며 이부분에서 전압을 제어하려면 그앞단의 전류량도 함께 계산해서 조정해야 문제가 발생하지 않읍니다
    댓글
