약 10년 전 제작했던 6BQ5 싱글 스테레오 소형 앰프 입니다
그 때 제작 완성 했지만..
소리가 맘에 안들어 창고에 방치하고 있던 앰프 입니다
제가 만들고 지금 다시보니 나름 신경 많이 쓰였던 것 같습니다
샤시는 구형 알미늄 칼라샤시를 고물상에서 구입했던 것입니다
다시 튜닝 해 보기로 했습니다
자작기
2025.12.23 15:40
6BQ5(싱글 스테레오 )실패작 앰프
(*.232.140.52) 조회 수 81 추천 수 0 댓글 11
쇠쟁이는 쇠로만 만드는지 알았쥬~
| 첨부 '3' |
|---|
- ?
-
?
내부 빈티지 부품들도 실해 보이고 ..
안정되 보이는 앰프 외관도 좋고 ..
아우트가 철망에 가려서 알수는 없지만 ..좋은소리 날듯한데 .. 실패작 이라니요 ?
알려주실수 있을까요 ~~^^ -
?
네, 저도 그게 궁금합니다.
정보 공유 차원에서 알려 주시면 고맙겠습니다. -
?
-
?
*
안녕들 하세요 ^^*
증폭단 회로에는 12AX7 반쪽씩 1단 증폭되어 있는데
그렇다면 12AX7 한 개로 해결 되지만
외관상 불균형이라 양쪽에 두 개로 사용했던 것이고..
증폭율이 낮은 12AU7로 2단 증폭 해 볼까 하다가 창고에 방치되었는데
이제서야 튜닝 완료 해 보니..
소출력 싱글 앰프라서 풍성한 소리는 기대할 수는 없지만 !
아리따운 여성적인 음색에는 만족 스럽네요 ~*

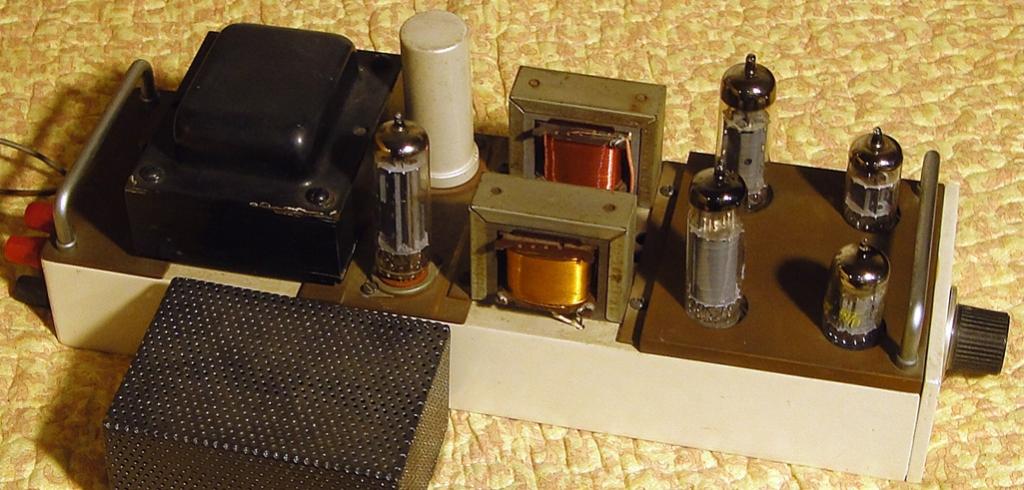

아래는 추가 사진이고..
아우트는 독일제품으로 기억합니다
감사합니다 ~
-
?
6bq5는 덩치는 작지만, 소리 잘 내주는 관입니다.
6v6보다 전기를 더 먹고, 오히려 6l6가까이 되는 관이죠!
저는 6bq5 싱글엠프를 몇대 자작했는데요, 200w급 pa스피커도 음질 손실 없이 아주 잘 울려주더군요! -
?
역시 Ieeyph님은 척척박사님 이십니다 ^^
요즘은 학원도 없는것 같고..
마땅히 전자 기술을 배울만한 곳도 없어서
선생님 실력이시면 학원을 하나 운영하셔도 좋겠다 는
생각이 드네요 ~ -
?
*

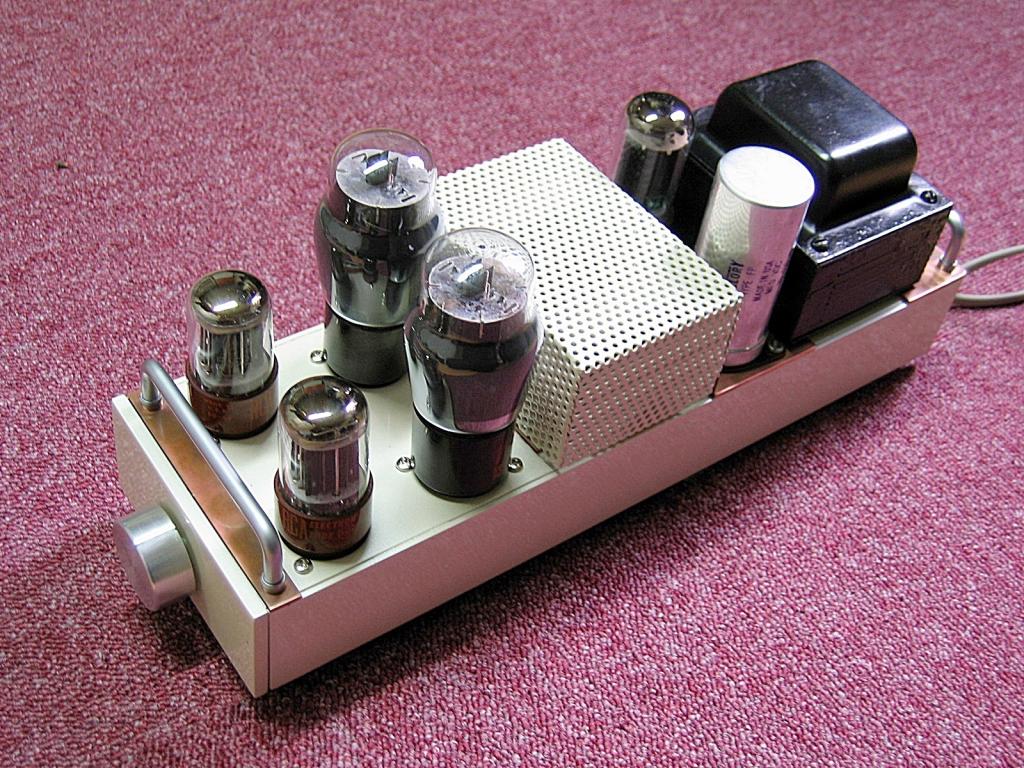

사진의 6V6G 싱글 스테레오 앰프는 위 6BQ5 앰프와 같은 시기에 정성껏 만들었던 앰프 입니다
그 당시 광주로 시집 보냈던 앰프 이고..
6V6 소리는 또 다른 매력이 있어서 다시 한번 만들어 볼 생각입니다 ~
특히 6V6 출력관은 빈티지한 소리가 매력적이고..
중/소출력 앰프에 가장 많이 사용되었을 뿐만 아니라
과도한 생산으로 너무 흔한 나머지 한때 비운의 관이라 불리기도 했습니다
-
?
아담하고 예쁜 스테레오엠프입니다.
저는 여러종류의 출력관을 써 보았는데요, 가장 좋은 소리를 내주는 관을 꼽으라면 우선이 6v6 이라고 할 수 잇습니다.
출력이 작지만, 아름다운 소리로 충분히 커버헤주는 관이고요, 6l6은 이보다 좀 남성스럽다고 해야 할까요?
6v6은 여성스런 음색이라고도 말하는 분들이 많던데요, 이는 튜닝하기 나름입니다.
잘 튜닝하면 깔끔하고 호방한 소리가 나옵니다.
6v6은 가격도 저렴하죠!
그래서 저는 고가인 300b 보다는 6v6을, 그리고 1626이나 5998을 선호합니다. -
?
멋진 앰프 샤시를 여러개 가지고 계신가 봅니다.
아담한 디자인이 너무 예쁩니다.
저도 1626이나 5998 그리고 6V6을 선호하는 편입니다.
자작을 부탁하시는 지인들에게는 거의 6V6으로 만들어 드렸습니다.
지금 제 메인 앰프는 자작한 5998 PP이고,
세컨 앰프는 6P14 싱글과 PCL86 싱글입니다. 모두 자작한 것입니다.두 딸아이들 결혼 때도 PCL86 싱글로 만들어 선물했습니다.
-
?
*
최근 들어 자작 열기가 좀 식어가는 듯 해서 나름 아쉬워 했는데..
같은 취미로 좋은 정보를 공유하게 되어ieeyph님 ! 장화순님 더욱 반갑습니다
앞으로 더 많은 자작 정보 여러 분들과 같이 공유했으면 해요 ~
