질문
2025.11.28 10:22
야마하 리시버 IC문의
조회 수 85 추천 수 0 댓글 9
진공관앰프
온쿄 AV 리시버 TX-SR502 볼륨
| 첨부 '3' |
|---|
- ?
-
?

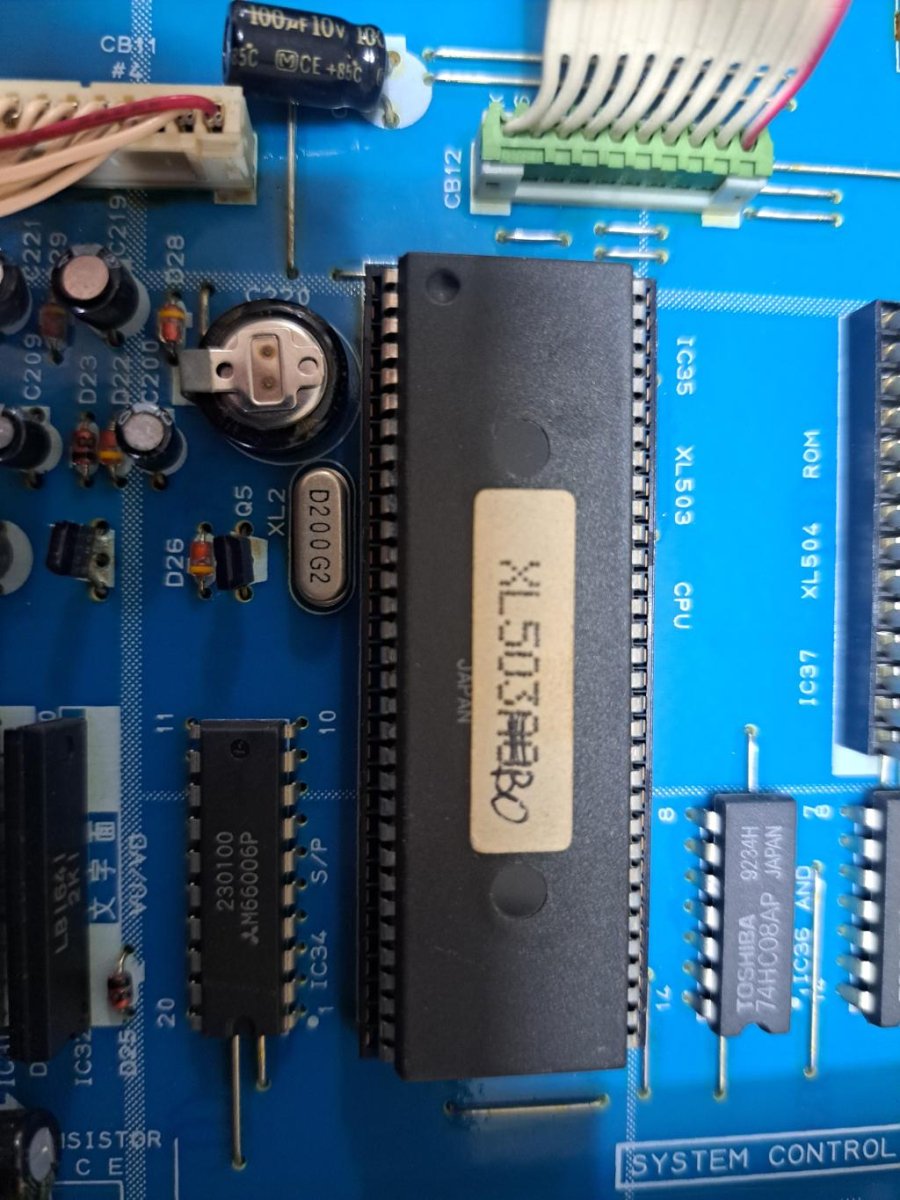

지금 사진으로 보기에는 XL503 이라는 라벨은 제작 회사에서 사용한 고정 라벨인거 같구요 그옆에 XL504 옆에 ROM 이라고 프린트 되어있는 거로 보아 프로그램 ROM 으로 보여 지금 XL503은 라벨 밑에 그IC의 기본 명칭이 있을꺼고 추측 하기는 원칩 IC 즉 MUP 로 보입니다. MPU가 불량이라 전원이 안들어 온다고 보기에는 무리가 있네요. 전원이 들어오고 컨트롤이 안된다면 그런 추측이 가능하지만 그런것은 아닌듯 해요 기기를 구동하는 전원부가 따로 있을 겁니다. 그부분부터 점검 하시는것이 정석입니다.
-
?
답변 감사드립니다~~
라벨 종이 제거해서 보니 히타치 HD6473258P10 라는 칩이고요.알리에 제품은 있네요.근데 이거랑 전원 안들어오는거랑은 관계가 없는가요?전파사에서는 이걸 교체하면 될거라는데요.ㅠㅠ일단 저는 다른 점검은 하지 못하므로 이거라도 구해서 교체 해볼까 합니다ㅠ 답변에 감사드립니다 -
?
8비트 원칩 CPU가 맞네요. 그거는 설정부분도있고 내부 EEProm 설정도 있을 수 있어서 함부로 교체하면 오히려 악수를 두는 수가 있습니다. 지금 점검하실거는 전원부 인거 같은데 부품교체는 그이후 에 하셔도 됩니다. 전원이 안들어 오는거는 전원부를 먼저 점검하셔야죠 아주 쉬운에로 네부 휴즈가 떨어저도 전원은 안들어 옵니다. 전원이 들어 와야 그다음에 컨트롤 CPU가 작동하죠.
-
?
참고로 말씀 드리면 지금 HD64723258P10 의 정식사항은 32K 프로그램 메모리를 내장한 컨트롤 CPU 로 현재의 System을 운용하는 프로그램이 내장되어있는 원칩 CPU로 신품 CPU는 교체할수 없습니다. 외냐하면 야마하에서 그기기를 설계할당시의 프로그램이 탑재되지 안았기때문이죠. 쉽게 말하면 CPU에 운용될 프로그램을 구워 너어야 작동 한다는 것입니다. 정말로 CPU의 이상이라면 그기기는 회생 불능 입니다.
-
?

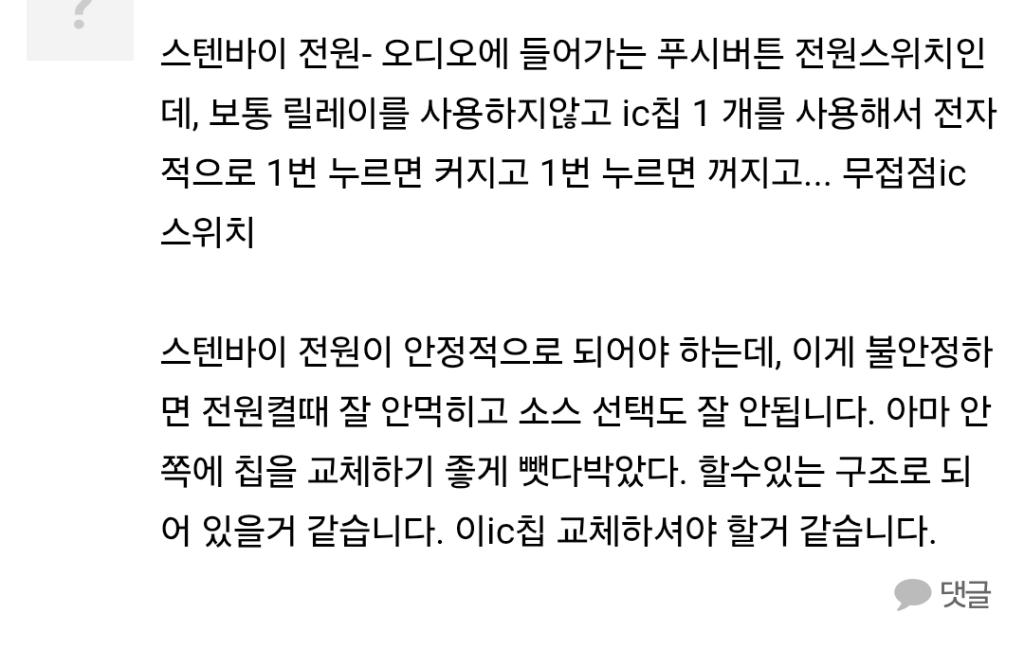

정성스런 답변주셔서 감사드립니다.제가 사진을 한장 더 첨부하였는데요.예전글을 찾아보니 같은 기종 같은 증상인데(전원이 켜지지 않는증상) 저런 답글이 적혀 있더군요.이 답글에서 교체 요하는 IC와 제가 문의드린 IC는 다른 IC인걸까요..전파사에 수리 요청했던거라서 다른 부위는 점검한듯 해요.
-
?
지금 올리신 부분은 시스템 컨트롤 부분이고요 위의 설명은 전원부 의 설명입니다. 참고 하시면 되겠네요.
-
?
전원이 잠깐 들어왔다 나가는 증상은 사진상 ic 불량이 아닐 가능성이 큽니다.
해당ic는 전원이 들어오게 하는것으로 이상이 없고,
인가된 전원을 계속 유지시키는 요인은 2차적 원인에 있습니다.
필요하시면 사진상 ic는 무료제공 가능하니 연락주세요. -
?
답변 감사드립니다.메세지 보내드렸어요
| 번호 | 분류 | 제목 | 글쓴이 | 날짜 | 조회 수 |
|---|---|---|---|---|---|
| 공지 | ↓↓ | 오디오 질문게시판 공지사항 3 | 2003.03.14 | 23243 | |
| 11996 | 질문 |
파워앰프 볼륨 빼고 저항 대체
|
장종근 | 2025.12.25 | 73 |
| 11995 | 질문 |
빈티지진공관 베이스
5
|
뮤직타임 | 2025.12.25 | 87 |
| 11994 | 질문 |
진공관 앰프 정류관 급 구합니다
6
|
엘피갤러리 | 2025.12.22 | 220 |
| 11993 | 질문 |
자유게시판
3
|
leeyph | 2025.12.22 | 128 |
| 11992 | 질문 | 태광 a-90앰프에 대해 알고 싶습니다 2 | 드래곤태 | 2025.12.21 | 62 |
| 11991 | 기타 |
질문/답변게시판의 포인트 규정 변경(25년12월20일부터)
2
|
빨강양말 | 2025.12.20 | 58 |
| 11990 | 질문 |
캐소드 커패시터에 대한 질문
2
|
송경호 | 2025.12.19 | 73 |
| 11989 | 질문 |
질문--> 트랜스 몰딩용 아스콘 구입처... ?
11
|
오진숙 | 2025.12.16 | 112 |
| 11988 | 질문 |
소닉프론티어 인티 한쪽 채널 웅소리 문제
5
|
권준우 | 2025.12.15 | 97 |
| 11987 | 질문 | 진공관문의 3 | 연강 | 2025.12.14 | 102 |
| 11986 | 질문 | 컴프레션 드라이버와 혼 장착을 위해, 에어실을 막기 위한 가스켓! 20 | abixpro | 2025.12.12 | 91 |
| 11985 | 질문 |
입문자, 도와주세요 ㅠㅠ 데논dp-29f + 에디파이어 mr4 소리가 턴...
6
|
허입 | 2025.12.12 | 61 |
| 11984 | 질문 | 게시물 수정 2 | 유성 | 2025.12.11 | 64 |
| 11983 | 질문 |
소니dat 녹음기 녹음이 안되는데요.
8
|
온누리 | 2025.12.08 | 91 |
| 11982 | 질문 | 등업 조건 4 | 범블비 | 2025.12.06 | 59 |
| 11981 | 긴급질문 | 라인셀렉터 퍽 노이즈 해결방법은 5 | chuewoon | 2025.12.03 | 88 |
| 11980 | 질문 | 16mm영사기 1 | 권동섭 | 2025.12.01 | 65 |
| 11979 | 질문 |
진공관앰프
3
|
driveryu | 2025.12.01 | 133 |
| » | 질문 |
야마하 리시버 IC문의
9
|
온누리 | 2025.11.28 | 85 |
| 11977 | 질문 |
온쿄 AV 리시버 TX-SR502 볼륨
8
|
한중식 | 2025.11.24 | 77 |

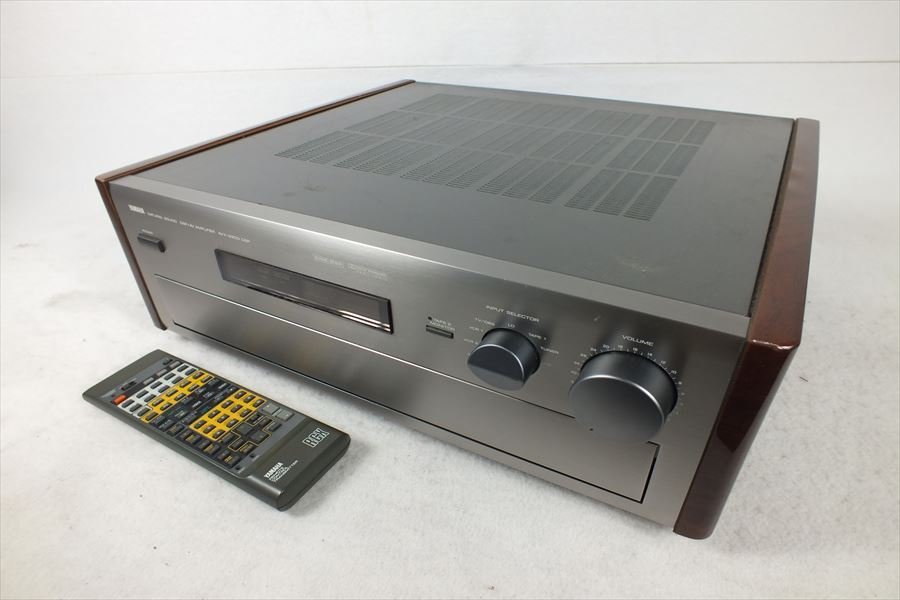

옛날 리시버 야마하 AVX-2200 DSP 엠프입니다.
