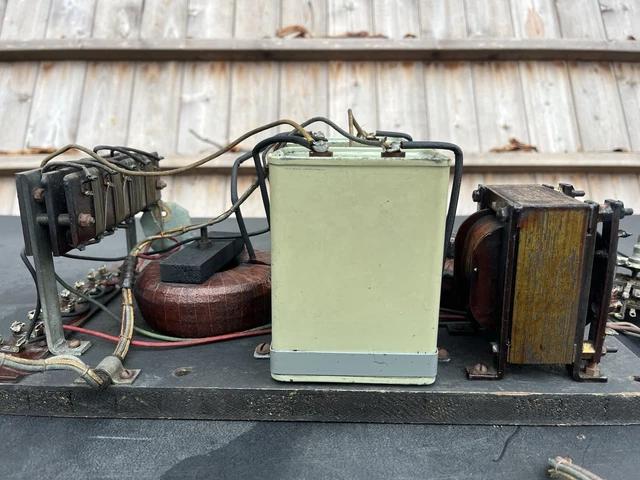

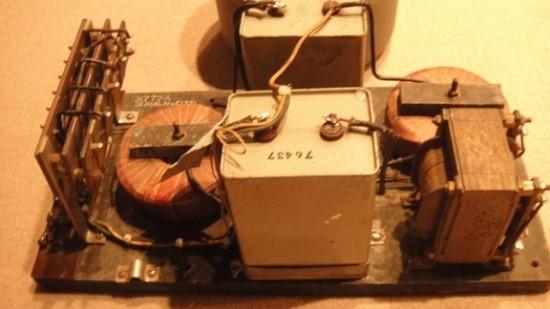

웨스트렉스 31772 크로스오버 네트워크 사진입니다.
AI와 검색 결과 2웨이용으로 400Hz 분리로 되어 있다는데
--------------------------------------------------------------------
궁금한 질문은?
공심 2개 철심1개로 코일이 3개가 장착이 되어 있네요
콘덴서 2개는 이해가 가는데
코일이 3개가 필요한 이유가 뭘까요?
질문
2025.11.15 23:40
웨스트랙스 2웨이 네트워크 질문
조회 수 53 추천 수 1 댓글 4
▶ 산수이 리시버 led 문의 드립니다.
| 첨부 '1' |
|---|
- ?
-
?
이 네트워크를 소리전자 싸이트에서 김 모 사장님께서 판매한 적이 있는데요, 그 사장님께 한번 문의해 보시죠!
지금도 소전에서 고가의 제품이나 부품을 많이 판매하는 분으로 기억됩니다. -
?
웨스턴 일렉트릭 영국 런던 지사인 Westrex에서 내 놓은거라는데 정확한 모델명은 31772A 로 나오네요.
미러포닉 시대 네트워크는 전부 공심을 두개만 쓰고 있는데
이건 네트웍 상에 철심이 하나 더 있어서요.
-------------
일부러 물어보기가 그렇네요.
가격도 몇백 씩 하던데
구두로 들어도 쉽게 잊어버릴 것 같고
자작 하는데 참고해 볼려고 공부 중입니다. -
?
찾아보셨다는 내용이 맞는데요.
누가 덧붙일 내용은 없어 보입니다.
검색해서 회로도 찾아보시면 될겁니다.
네트웍 많이 만들어 봤는데요,
네트웍은 어려운 회로는 아닙니다.
