다 연결하고 전원 투입했는데 정류관쪽 교류 부분은 이상없어 보이는데 히터 직류 6.3 볼트가 아무리 조정해도 미리볼트 이하로 전여 안 나오네요 교류로 해야 하나 모르겠습니다.혹시 직류 마이너스선을 접지에 연결 해야 하나요?
앰프 완성 후 청음중
난감합니다
| 첨부 '1' |
|---|
- ?
-
?
leeyph님께서
직류로 점화할땐 히터의 한 선만 접지하면 됩니다. 이렇게 쓰셨는데 선 하나를 접지하고 접지선에서 히터 한 선에 연결하는지 기판에서 나온 플러스 마이너스를 히터에 다 연결하고 거기서 한 선만 접지 하면 되는지 어떻게 하나 결과는 같아 보이는데 아리송합니다 현재 dc는 플러스 마이너스 어느선도 어스에 연결이 안된 상태고 진공관 히터에만 연결돼있습니다.접지는 한 점으로 했습니다. -
?
단자가 플러스가 한개 마이너스가 두개인데 마이너스 한개를 접지 해야 하나요?
-
?
6.3. v를 정류하여 히터에 연결하였으면 접지랑 상관없이 히터에 전압이 흘러야 됩니다.
다이오드정류후 첫번째 콘덴서의 두 단자간 전압이 나오는지를 제일먼저 체크해야 됩니다.
그런데 여기에서는 전압이 체크 되는데, 히터는 무감감하다면 정류후 정전압 ic를 점검해 보아야 합니다.
먼저 글에 dc를 조절한다는 글을 보앗는데, 정전압기판에서 아마 lm317등을 사용햇으리라 여겨지는데요, lm317은 2a정도를 흫릴수 잇는바. 이를 넘은 전류를 감당치 못할 수도 있습니다.
그리고 이렇게 안정화된 전류는 +나 - 어느 한쪽만 어스해도 히터잡음이 없어지는데요, 대부분 -를 어스합니다. -
?

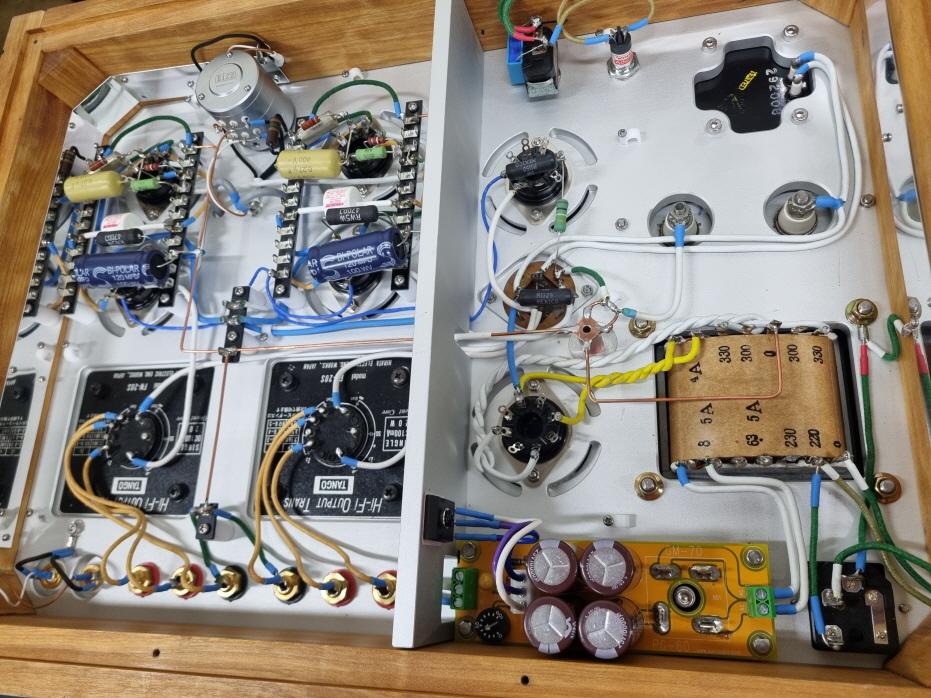

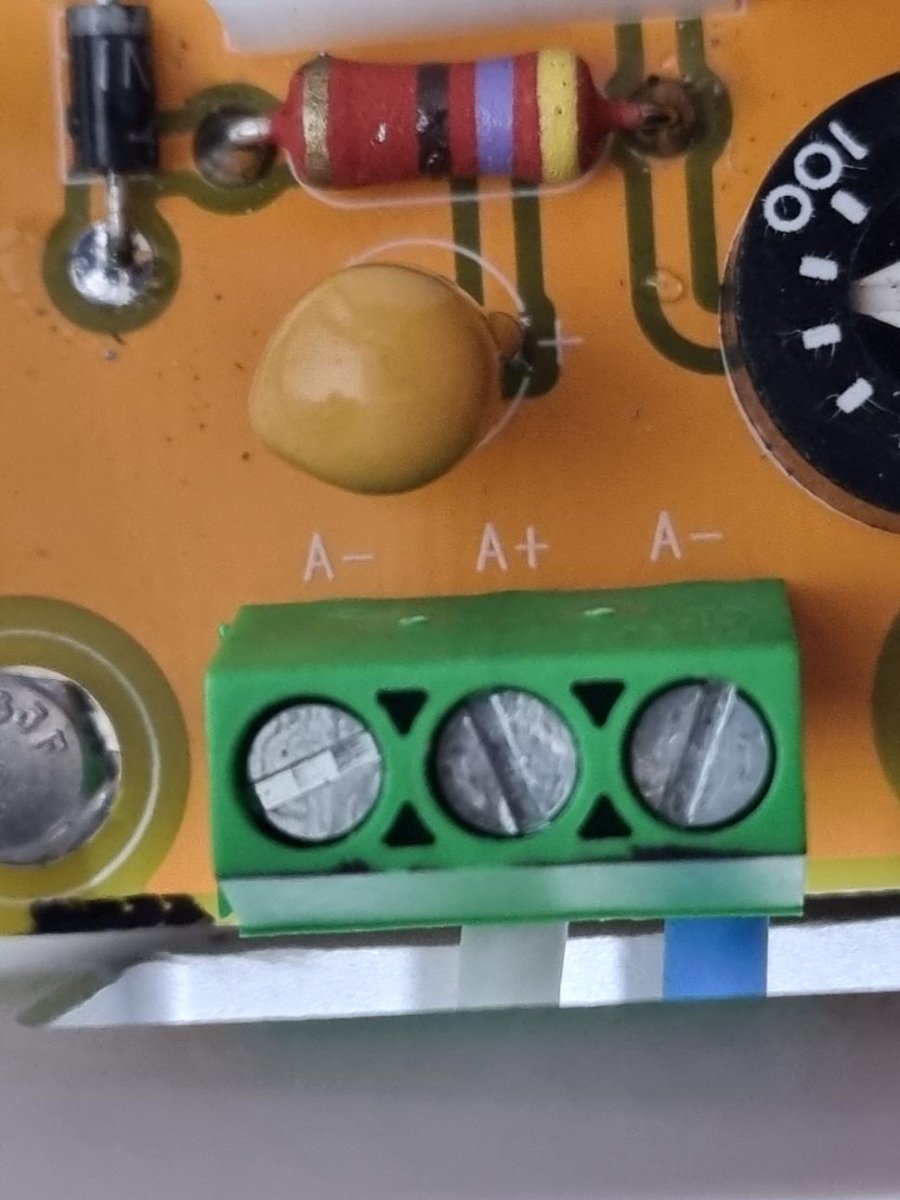

추가로 저 사진에 나오는 -단자간 도통테스트를 해 보세요! 도통되었는지, 단락되었는지, 또 +단자와 테스트를 하여 콘덴서 용량이 뜨는 단자가 - 단자입니다.
그리고 저 정전압기판을 본체에 올릴때 본체랑 연결하는 볼트 구멍을 살펴보면 어스가 되어 잇는 볼트구멍이 있을 수도 있습니다. 그 볼트구멍을 이용하면 어스하는데 도움이 됩니다.
소리전자 마7 의 완성된 프린트 기판을 보면 어스를 할 수 있는 구멍이 있더군요!
-
?
마이너스 두 단자는 도통됩니다 배선전에는 전압이 나왔었는데 배선후 기판단자에 찍어도 전압이 안뜨네요 6L6과 6J7이 2번 7번이 히터 맞지요 용량이 부족하다 해도 열은 받더라도 전압은 나와야 할 것 같은데요
-
?
일단 진공관 끼우기 전까지는 모든 소켓에 6.3V가 나옵니다 내일 진공관 장착하고 다시 체크해 봐야 겠습니다 이젠 퇴근..
-
?
진공관을 장착하기 전에는 각 소켓에 6.3v가 동일하게 나옵니다 볼트 조정도 다 되고요 거기까지는 이상이 없어 보입니다 그러나 진공관만 장착하면 전압이 안 뜨는데 원인이 뭔지 도무지 모르겠네요 용량이 부족하면 열을 받거나 타거나 할 건데 그런 것도 없고 마이너스 선 접지에 연결해도 동일합니다 혹시 6L6이나 6J7은 직류 점화가 안돼는지 모르겠네요. 고수님들 해결해 주셔요ㅠㅠ
-
?
*
6L6 히터전류는 0.9Ax 2(개)= 1.8A 에
6j7 히터전류는 0.3Ax 2(개)= 0.6A 합하면 2.4A 이고..
히터가 점회되지 않는다면 이론상으로는 DC정전압의 전류 미달인데..
이 경우 4개의 진공관 히터가 병렬로 연결되어 있으니
4개의 진공관 중 1개만 꼽고 테스트 해 보시기 바랍니다 -
?
지금 해보니 6J7이나 6L6을 각 한 개씩만 꽂아도 안됩니다 한개든 두개든 진공관만 꽂으면 전압이 죽어요. 직류로는 안돼는 것 아닐까요
-
?
*
그렇다면 진공관 꼽은 상태에서 브릿지다이오드(사진에서 1시방향과 7시 방향)쪽에 위치한 (+)(-)단자간 DC 전압을
체크 해 보세요
여기서 DC 전압이 8V 이상 나오면 ?
100% 방열판에 붙어 있는 정전압 IC쪽에 문제가 있어요아울러 게인이 낮은 싱글앰프에서 히터를 DC점화 한다는 것은 별 의미가 없어요
호기심에 AC와 비교 해 보시는건 몰라도.. !
-
?
직류 9볼트 이상 나옵니다 요즘 추세가 직류라고 해서 한번 해보려고 했는데 교류로 해야겠습니다 좋은 경험이 됐습니다 교류로 하고 문제 있으면 계속 올리겠습니다 각오 들 하세요 감사합니다.
-
?
먼제 진공관을 꼽은 상태에서 정전압ic의 전압을 조절하는 반고정저항을 돌려보시기 바랍니다.
저항 칫수조절이 안되면 출력이 안 나올 수도 있습니다.
사진을 보면 녹색 3단자 옆에 반고정저항이 보이는데요, 이 저항을 드라이버로 살살 돌려가면서 전압체크를 해 보세요! -
?
너무많이 돌려서 걸래가 됐어요.. 교류로 하려고 합니다
-
?

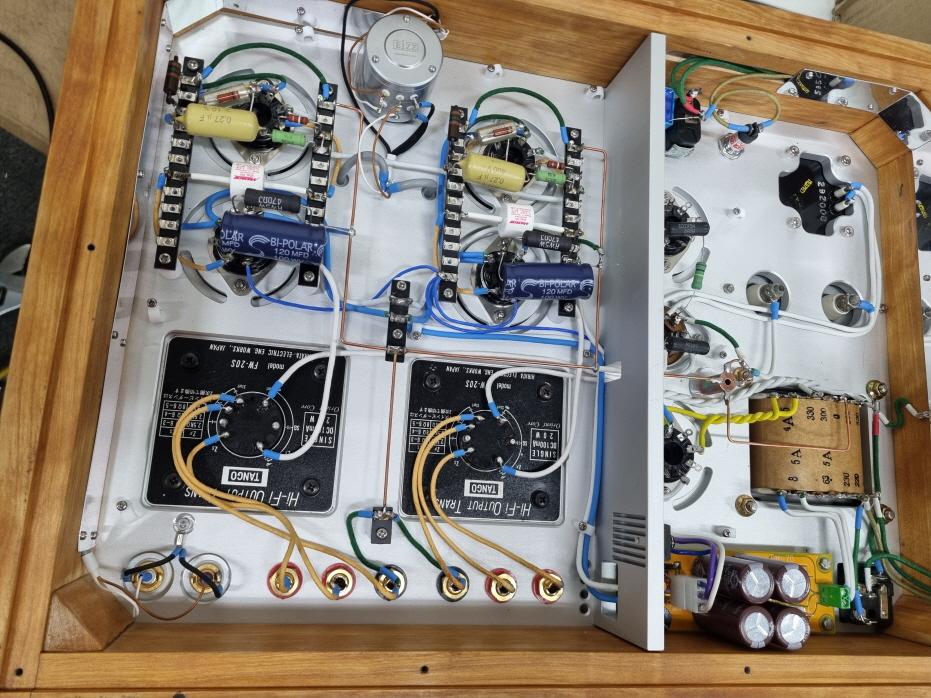

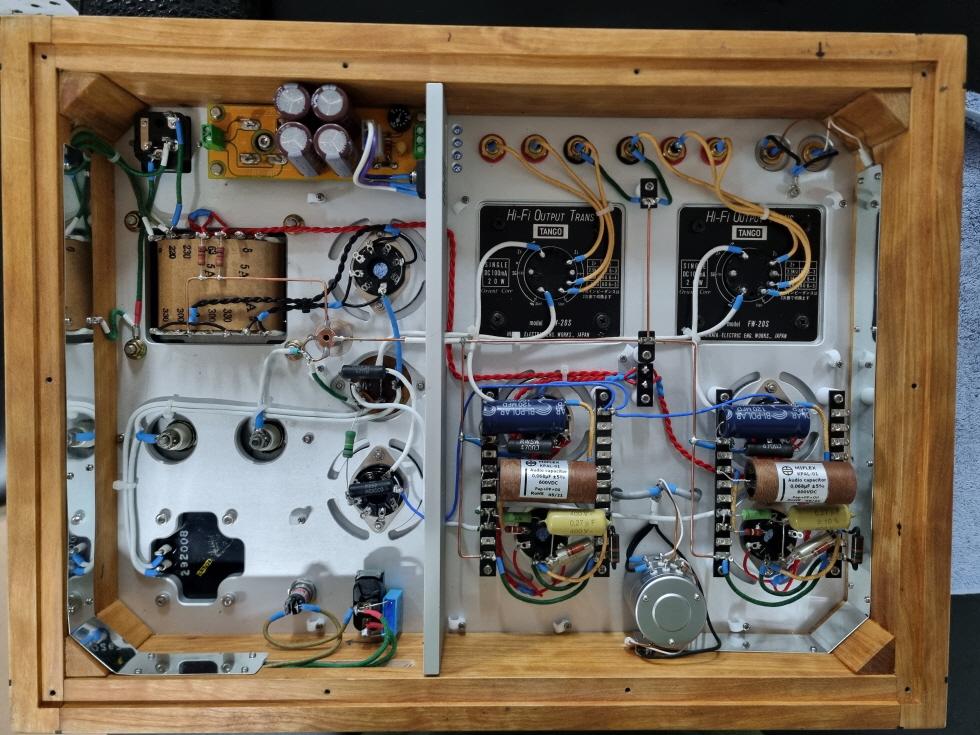

교류로 했습니다 교류선이 음이 이동하는 위치를 피하려고 노력했지만 몇군데는 어쩔수 없네요 월요일에 시운전..
-
?
히터 전원 교류 6.3V측을 정류한후 정전합 레귤레이터(LM317T 또는 MC7806 등)를 통해 6.3V 진공관 히터에 전원 공급을 하면 레귤레이션 효율이 낮아 진공관 히터에 적정 전압을 공급하기가 어렵습니다. 레귤레이터 입력전압을 6.3V에서 8~9V로 올려서 정류하여 공급시키면 그래도 정격전류를 공급할수 있을 것 같습니다. 또한 LM317은 최대 출력 전류가 1.5A이므로 R 또는 L Channel측 히터에만 공급하는 용량이므로 히터 정전압 회로를 1개 더 추가하여 R,L Channel측으로진공관 히터에 나누어서 공급하는 것을 추천드립니다. 그리고 정전압 회로의 입력전압을 8~9V AC로 공급하여 레귤레이션하시면 정상적으로 히터의 DC 구동이 원할할 것 같습니다.
-
?
8v에 연결하고 진공관 한 개만 끼워도 전압이 안 나오네요 끼우기 전에는 정상 전압이 나옵니다.
-
?
올리신 사진으로 보기에 정전압 IC 인출선과 기판의 단자 연결이 반대로 된듯합니다.
정전압 IC 연결된 선을 기준으로 반고정저항과 가까운곳이 청색선,
자색선은 가운데가 맞고,
백색선은 입력으로 UF4007 다이오드쪽에 위치해야합니다.
현재는 ADJ와 IN이 뒤바뀐 상태입니다.
-
?
기판에 있는 단자는 위치가 맞아야 들어가고요 정전압 ic 쪽은 판매자가 표시해서 끼워 놓은 것을 제가 선이 너무 길어서 자르고 그대로 연결 했습니다 잘못 연결 됐다면 판매자가 바꿔 끼워 놓은 것 같습니다.
-
?
방열판에 붙어 있는 정전압ic의 형번호를 구글에서 검색하면 각 단자의 in, out, adj게이트)의 핀번호가 보일 것입니다.
거기에 맞춰 작업하면 될 것이고요, 그리 하였는데도 전압이 안나오면 ic가 사망한 것입니다.
동일한 제품으로 교체하던, 좀더 용량이 큰 제품으로 교체를 하면 될 것이내요!
