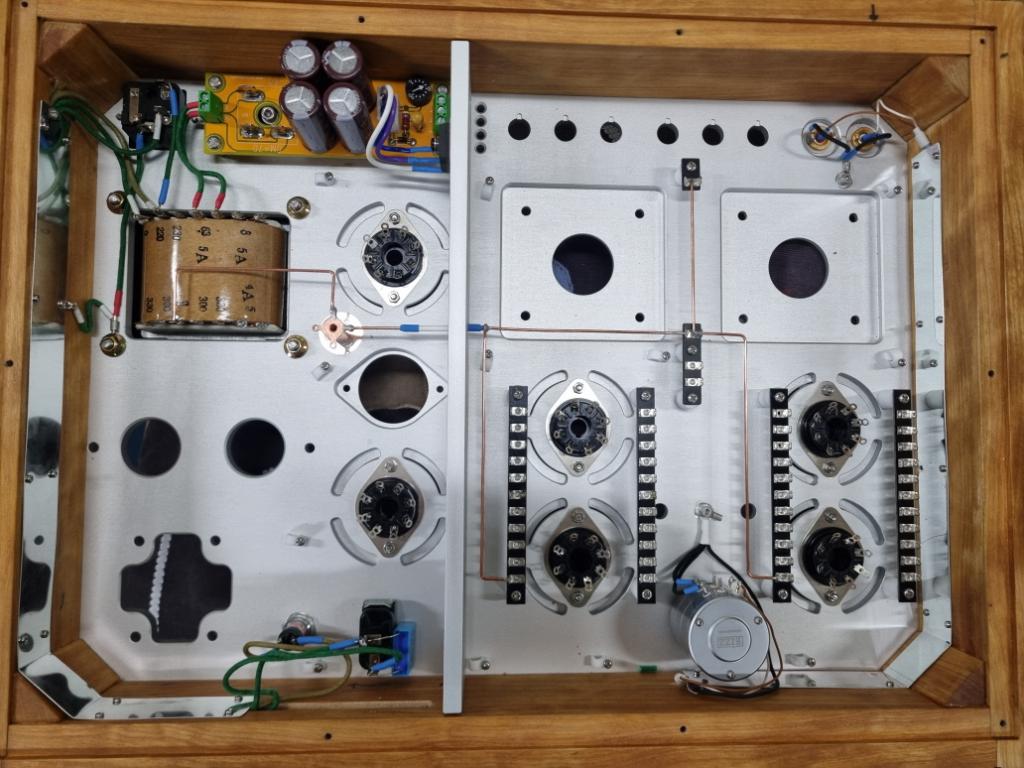

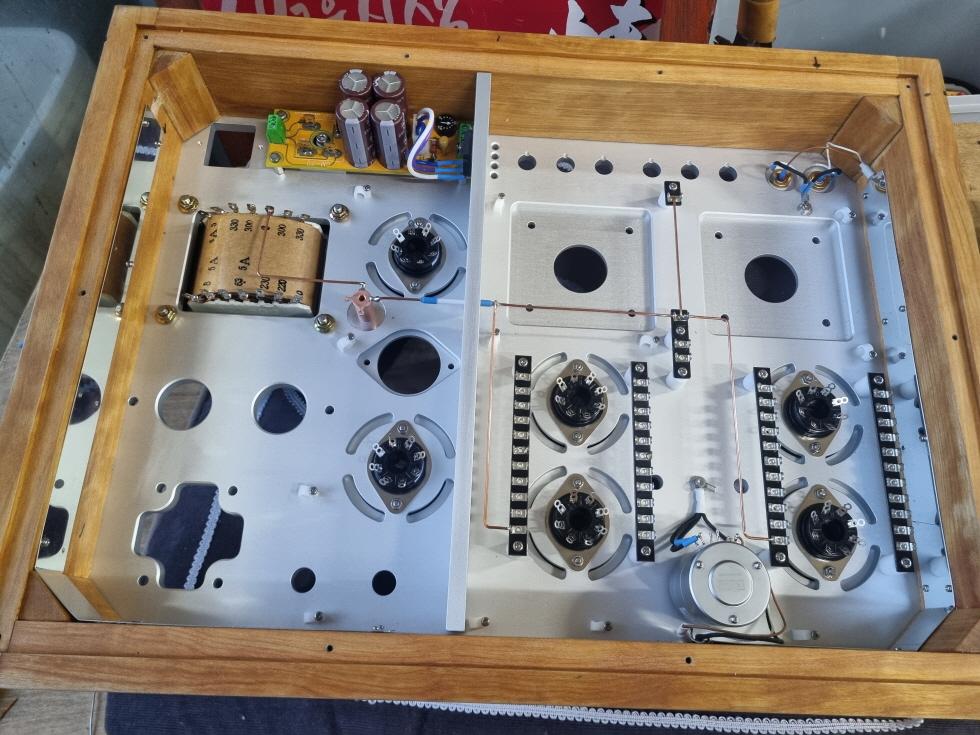

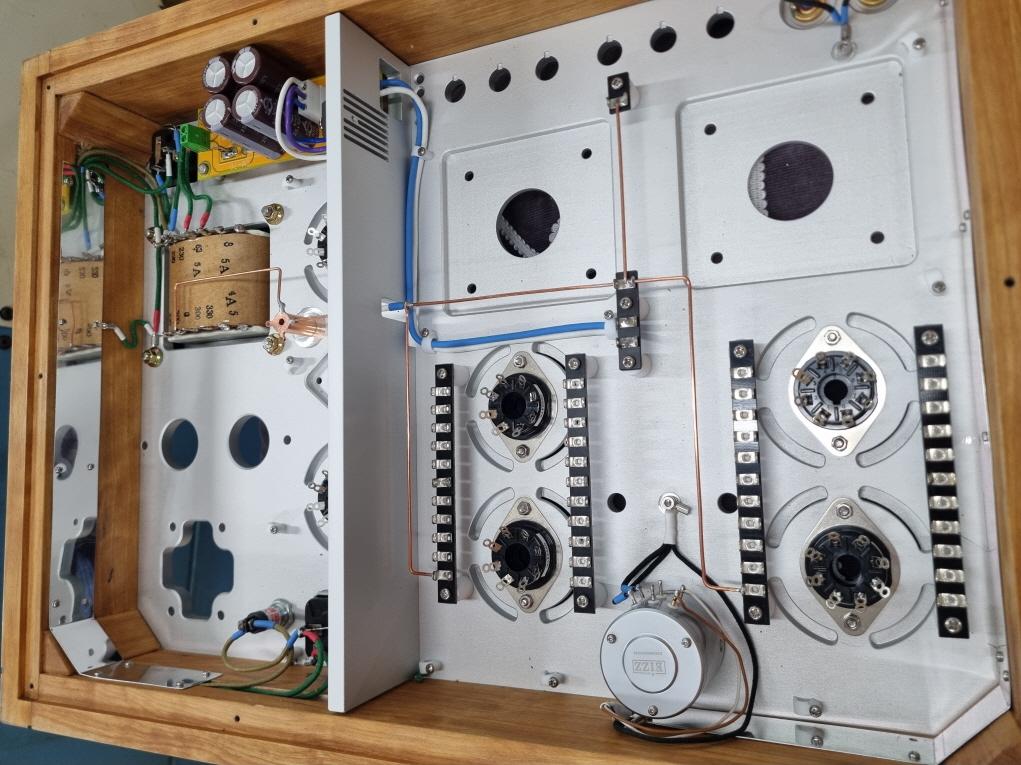

추석 연휴때 잠깐 나와서 케이스 만들고 접지선까지 연결했습니다 신호선은 측벽 나무에 홈파서 알루미늄 판으로 덮고 판은 접지했습니다 이렇게 까지 해야 하나 싶습니다.
자작기
2025.10.14 17:05
6L6 싱글 앰프 제작중~~
(*.102.133.66) 조회 수 11294 추천 수 2 댓글 12
턴테이블에 관심 있으신 분 봐보세요
| 첨부 '1' |
|---|
- ?
-
?
6.3v를 직류로 해볼까 해서 기판을 구입했는데 8v를 입력 해야 6.3v가 나온다 했는데 가변 저항을 이쪽저쪽 아무리 돌려 봐도 최저가 7v가 나옵니다 6.3v에 연결하니까 6~7v로 조정 할 수 있네요 8v 때문에 트렌스 새로 구입한 건데..
-
?
맞습니다
-
?
*
부하 걸고 측정하셨는지요 ?아울러 싱글앰프에서 구태어 DC 점화까지 필요할 까요 ~
-
?
몇 년 전에 만든 건데요 120보다 60헤르츠에 가까운 험이 제 귀에는 기준치보다 약간 오버된 것 같아서(1미터 앞에서 살짝 들림) 험을 잡을만한 실력은 안되고 해서 진공관 배치도 다르게 하고 전원부는 완벽하게 차단시키고 히터는 AC와 DC를 겸용으로 해서 AC와 DC가 어떻게 다른가를 테스트해보려고 합니다 6.3볼트는 저 상태에서 6~7볼트 사이에서 조절되네요.
-
?
-
?
험의 원인은 히터선이 주이고요, b전원선에도 있습니다.

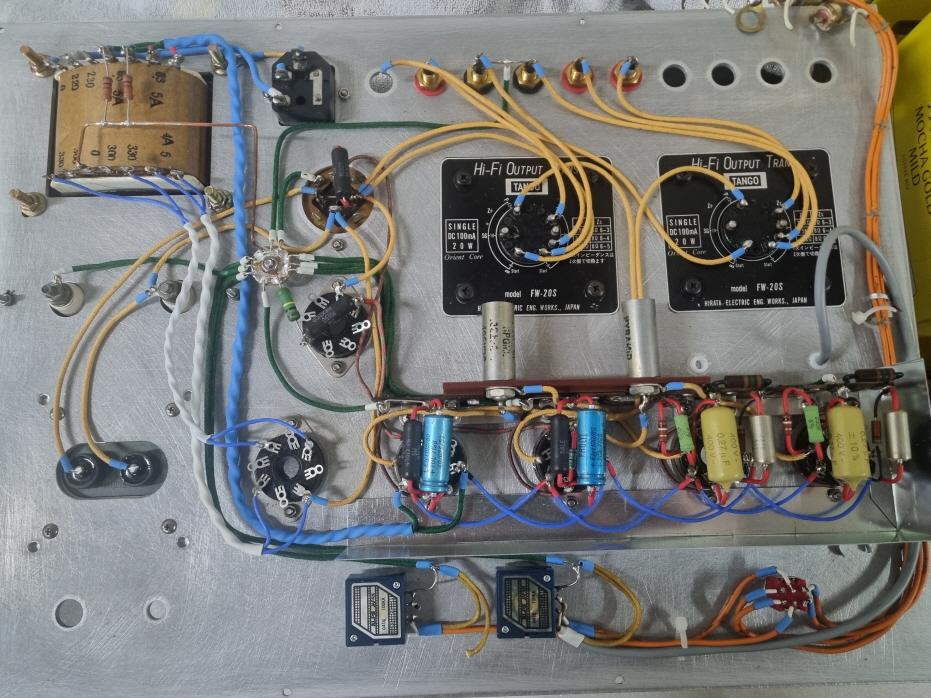

사진의 배선을 보면 전원트랜스에서 나온 히터선을 잘 꼬아 사용했는데, 소켓부분은 꼬으지를 않앗내요! 거기도 반드시 꼬아 주어야 합니다.
그리고 b전원선과 히터선이 나란히 가면 역시 험이 유도됩니다.
참고로 ac선은 몇번 꼬았는가에 따라 유도험이 달라집니다. 이 논리는 실험에서 입증된 것입니다.
그리고 이것은 제 노하우 인데요, 히터선을 꼬을때 충전드릴을 이용하면 좀 쉽습니다. 드릴에 비트 대신 못의 머리부분을 잘라내고 낙시바늘처럼 만들어 끼운후 히터선 한쪽을 고리만들어 끼고 드릴을 돌리면 선이 비틀어 지는데요, 이 선의 중간을 잡고 합치면 새끼줄 꼬듯이 아주 잘 꼬아집니다. -
?

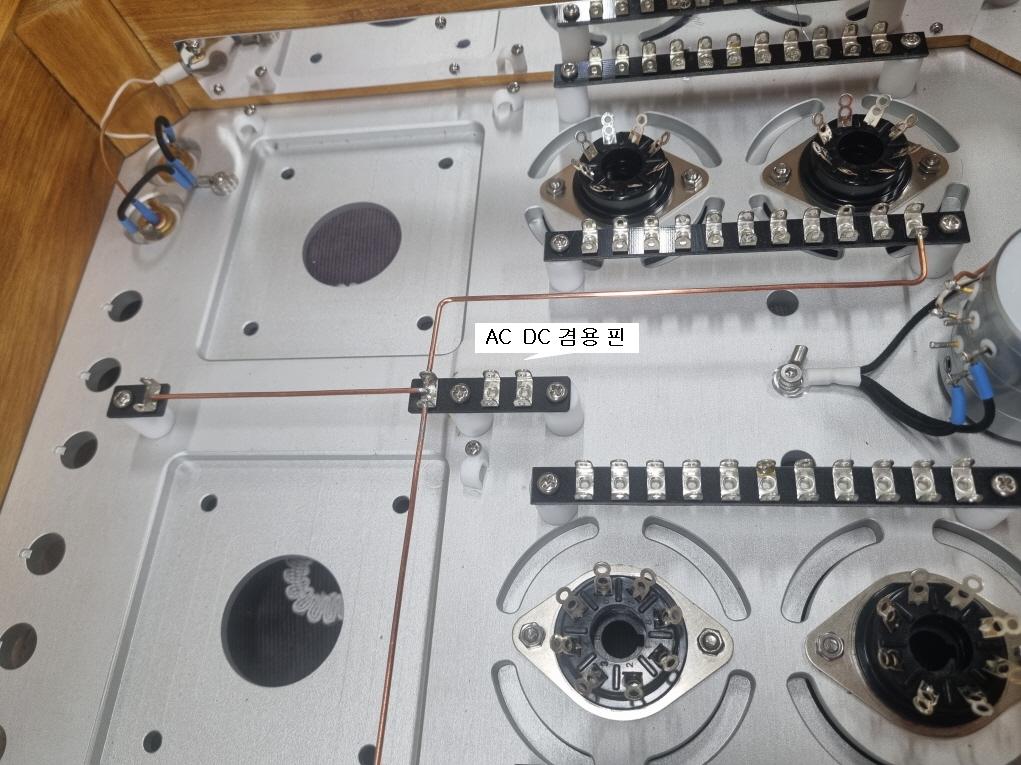

소켓부분은 거리가 짧아서 못 꼬았어요ㅠㅠ 사진에서 힌색 파란색 끝 테미널에서 네개의 진공관 히터선으로 전원이 공급됩니다 선 두개만 바꾸면 직류 또는 교류를 쓸수있게 했습니다 지금은 직류입니다 어떻게 다를지 궁금합니다.
-
?
*
안녕하세요 ^^
히터를 AC와 DC를 겸용으로 하여 차이점을 비교 해 보는 것도 좋은 실험이 될 것 같습니다
DC 점화는 AC 점화보다는 음질이 떨어진 다는 설이 있어서 저도 궁금했습니다참고로 위에서 AC 8V 입력에 최저가 7V 나오는 것은
히터를 연결하여 즉 부하가 걸려야 정격 6.3V가 나옵니다 -
?
지금 다시 재보니 가변 6~7볼트가 아니라 1~6.3이 나오네요 8v에 연결하는 것이 맞는 것 같습니다 감사합니다.
-
?
대단하십니다
-
?
금손 이시내요~
