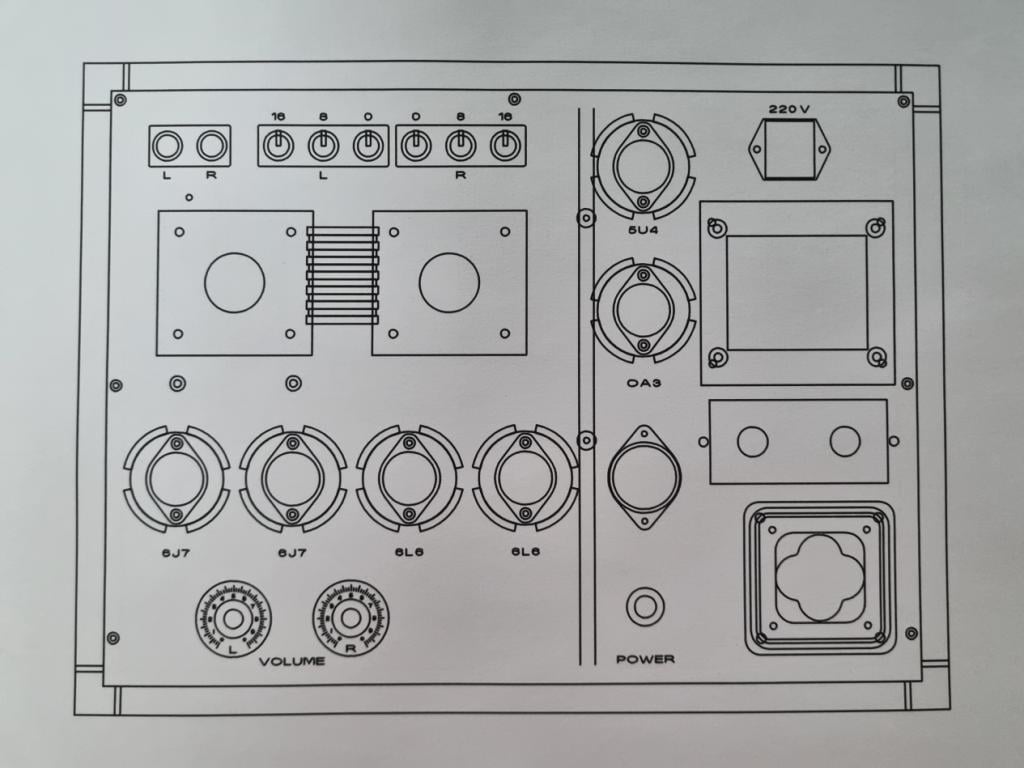

6L6 싱글 앰프가 있는데 험도 좀 나고 부품 배치도 마음에 안들어 시간은 없지만 틈나는대로 다시 만들까 합니다 부품 배치에 훈수 받습니다.그리고 전원부에 8mm 두께의 알미늄 분리벽 있습니다.
| 첨부 '1' |
|---|

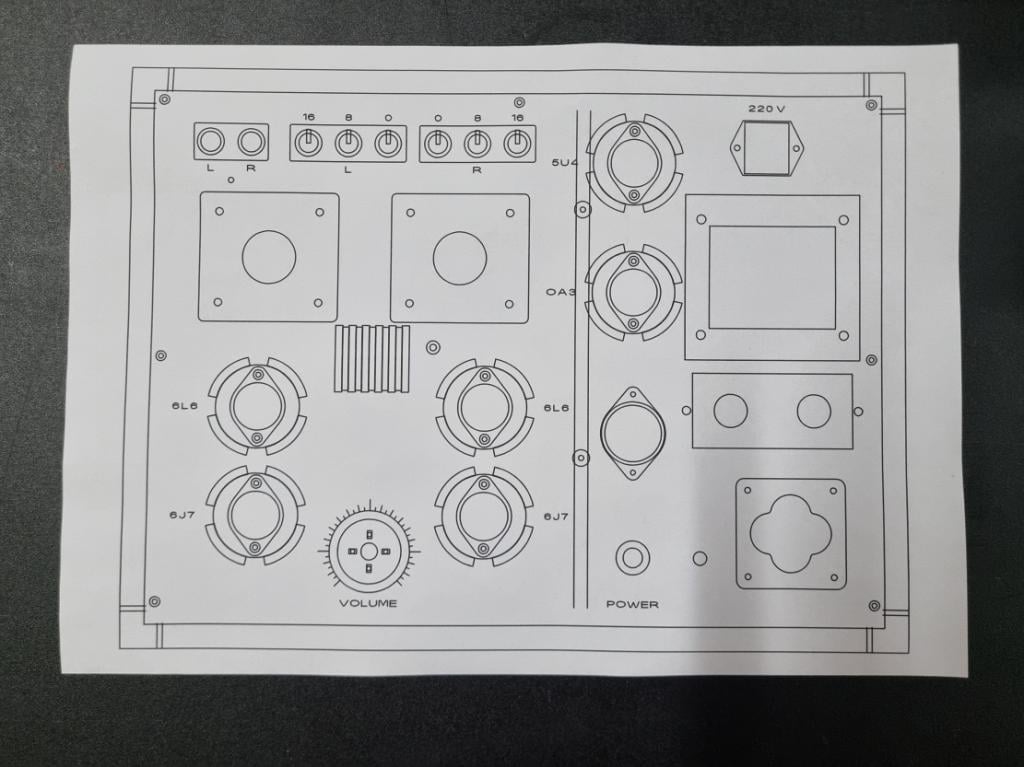

감사합니다 실장할때 서로 선 길이 부품들이 언밸런스가 될것 같아서 좌우 대칭으로 재배치 했습니다 이건 어떤가요? 설계는 러그터미널이 와야 완성 될것 같습니다 (처음 보는 러그 터미널) 터미널을 설치해야 진공관 정확한 위치가 정해져서요.

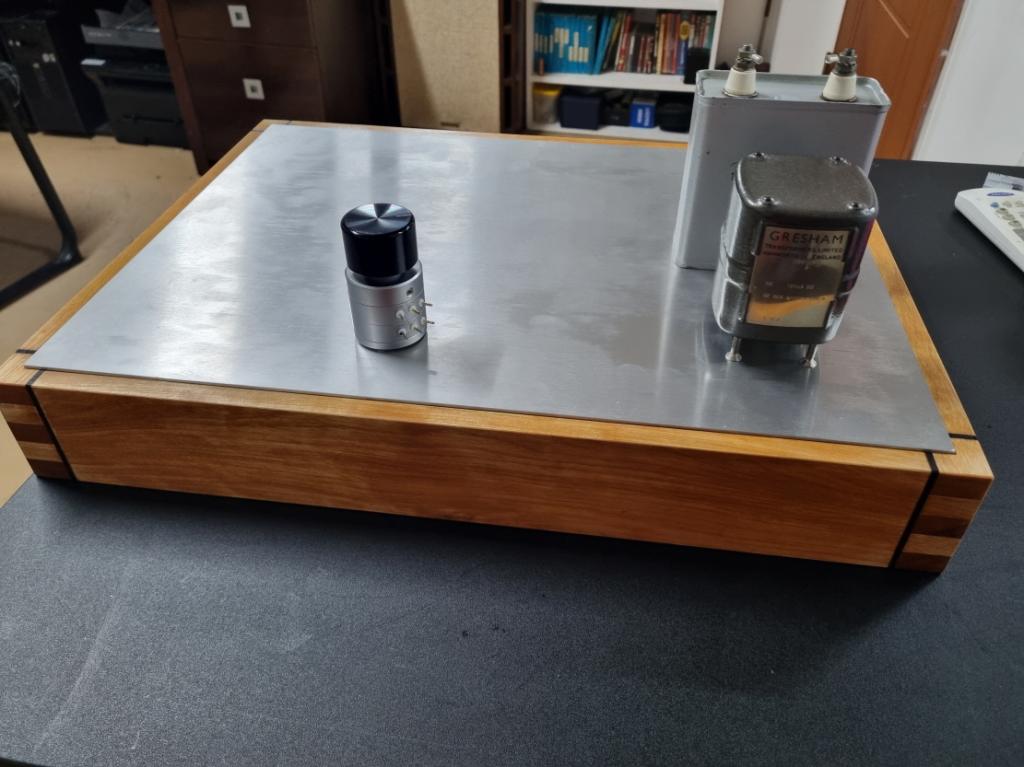

가지고 있는 부품을 사용하려고 합니다 찾아보니 볼륨도 좋은 것이 있어서 한개로 줄이고 초크도 오일 태입이라서(흔들면 꿀렁꿀렁 물소리 남) 이거로 사용하려고요 초크가 바뀐 것은 초크가 이쁘장하게 생겨서 얼글 마담 역활을 해야 하는데 뒤에 캔콘이 너무커서 자리를 바꾸면 초크가 안보여요 소리가 중요하겠지만 저는 디자인에도 많이 신경 쓰는 성격인것 같습니다 상판 두께는 8mm로 상당히 두껍습니다 현재는 밑으로6mm 위로는 2mm 정도만 올라온 상태입니다.
어제 파주의 모 업체에서 만든 파워 암프를 보고 놀랐읍니다.
배선의 배짜도 모르는 이가 빈티지 부품으로 만들었다고 수백을 받은 제품이더군요,
자작인으로서 창피하기 이루 말할수 없었읍니다.
저도 내세울 것은 없지만
부품 배치의 첫째 원칙은 어스 배선이 꼬이지 않게 배치하는 것이라고 생각합니다.
그리고 중간 알미늄 칸막이는 상판이 처지는걸 막는 용도면 모를까...차라리 철판으로 하세요.
저 잡음면에서는 철판이 더 나은 방법입니다.
자계 차폐는 알미늄은 도움이 안되요.
험이 나는 원인 중에는 어스배선이 엉터리인 경우가 많읍니다.
어스 배선에서는 그 누구도 설명해 주지 않지요.
