사진마다 약간 틀린듯하여 답을 구함니다.
또 하나는 우퍼(803b) 드라이버(802d) 쪽 단자에 1. 2.가 세겨져 있는데 +. -.를 어떻게 봐야는지(연결) 이곳저곳.사진을 봐도 모르겠습니다. 방법 부탁드림니다.
질문
2025.04.09 22:13
결선이 제대로 된건지 부탁드림니다.
조회 수 767 추천 수 5 댓글 9
825통 개량 업그레이드-1
| 첨부 '1' |
|---|
- ?
-
?
그리고 트위터 소리는 0번이 제일 크게 나오고, 1번-4번 순서입니다.
-
?
답변 감사합니다. 그리고 우퍼나 드라이버 연결은 어떻게 하나요. 1.2번이 세겨져있는데 어느게 +인지요?
-
?
comm(흰색 2가닥)이 공통 - 선입니다.
우퍼는 황색(+), 흰색(-)로 연결하면 됩니다.
트위터(드라이브)는 흰색(-), 0-4번까지가 트위터(드리아브) + 선입니다. 소리는 ㅇ번이 제일 크고, 4번이 제일 작습니다. -
?
네트워크에서 고음스피커 연결을 위 설명과 반대로 연결하는 것도 있는데요, 네트워크를 자세히 들어다 보고 설명을 읽고, 연결해야 됩니다.
드라이브에는 영향이 별로 없지만, 소리는 아주 조금 차이가 있을 수도 있습니다. -
?
우퍼(803b) 드라이버(802d) 쪽 단자에 1. 2.가 세겨져 있는데 +. -.를 어떻게 봐야는지(연결) 이곳저곳.사진을 봐도 모르겠습니다. 정리 방법 부탁드림니다.
-
?
ㆍ
-
?
ㆍ
-
?
800D 참좋습니다.
| 번호 | 분류 | 제목 | 글쓴이 | 날짜 | 조회 수 |
|---|---|---|---|---|---|
| 공지 | 기타 | 알텍 동호회 공지사항 1 | 소리전자 | 2004.02.16 | 12510 |
| 2446 | 질문 |
수원지역에서 알텍 사용하시는 선배님들 계실까요?

|
설레임 | 2025.12.27 | 9 |
| 2445 | 기타 |
Altec 2-way 를 풀레인지 처럼 만드는 것이 과연 최선 인가?
4
|
올디 | 2025.12.05 | 181 |
| 2444 | 기타 |
오래된 ALTEC 파워 앰프 1520 T ( 1954 년 )
5
|
신태식 | 2025.12.04 | 148 |
| 2443 | 기타 | Oldy 질문 / ChatGPT의 말: 2 | 올디 | 2025.12.02 | 59 |
| 2442 | 허접 |
ALTEC 231A 믹서
5
|
골드럭키 | 2025.10.30 | 316 |
| 2441 | 질문 | 혼 길이에 따른 시간 딜레이는 어떻게 해결하나요? 2 | 첼리스트 | 2025.08.08 | 735 |
| 2440 | 질문 |
288 극초기형
10
|
gabo | 2025.07.11 | 819 |
| 2439 | 허접 |
알텍 816캐비넷 함마톤 도색입니다
13
|
그레이스튜디오 | 2025.07.02 | 871 |
| 2438 | 기타 |
알택612 인클로져
7
|
현대싸운드 | 2025.06.15 | 740 |
| 2437 | 질문 | 알텍 오리지널 통 7 | 브루노 | 2025.05.30 | 1035 |
| 2436 | 기타 |
825통 개량 업그레이드-2
8
|
이인철 | 2025.05.28 | 670 |
| 2435 | 질문 | 알텍a4 6 | 잡초 | 2025.04.28 | 693 |
| 2434 | 기타 |
825통 개량 업그레이드-1
5
|
이인철 | 2025.04.24 | 625 |
| » | 질문 |
결선이 제대로 된건지 부탁드림니다.
9
|
이손형 | 2025.04.09 | 767 |
| 2432 | 질문 | 515E 한개 구합니다. 3 | vinyl | 2025.03.30 | 573 |
| 2431 | 기타 | 알텍 2 | 박병수 | 2025.03.24 | 818 |
| 2430 | 기타 |
altec 604b
9
|
beethoven | 2025.03.21 | 1165 |
| 2429 | 허접 | 알텍 A7 스피커 이상이 생겼습니다, 한번 봐 주시길 부탁드려봅니다. 13 | 일동이 | 2025.03.05 | 901 |
| 2428 | 허접 | A7, 고음 감쇠없는 소리 올려 봅니다. 4 | 이인철 | 2025.02.25 | 829 |
| 2427 | 질문 | 옛날소리 라는게 ??? 16 | 붕애 | 2025.02.24 | 708 |

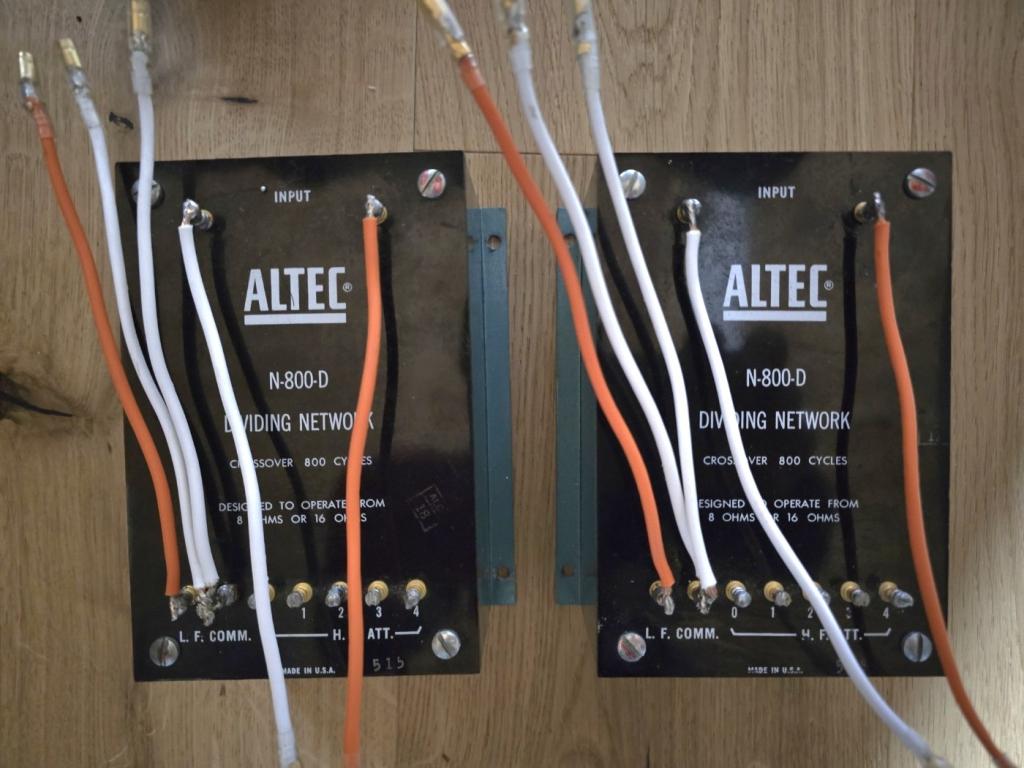

입력은 위에 두 단자이고,그림 하단 황색과 흰색(comm) 하나는 우퍼로, 그리고 옆에 나온 0-4 단자는 트위터로 연력되는 단자입니다. 이 단자들을 샐랙터에 연결하여 이용하면 고음을 조절 할수도 있습니다.
0번 단자도 +에서 콘덴서를 통해 트위터로 가는 단자이니 comm에 직결하면 안됩니다. 1-4번 단자들은 0번 단자와 comm에서부터 직렬된 저항(4번 부터3, 2, 1 순서)을 통해 조절할 수 있게 연결 되어 있습니다.
