귀여운 카페 그녀를 위한 앙증맞은 6v6싱글입니다.
자작기
2015.11.15 14:14

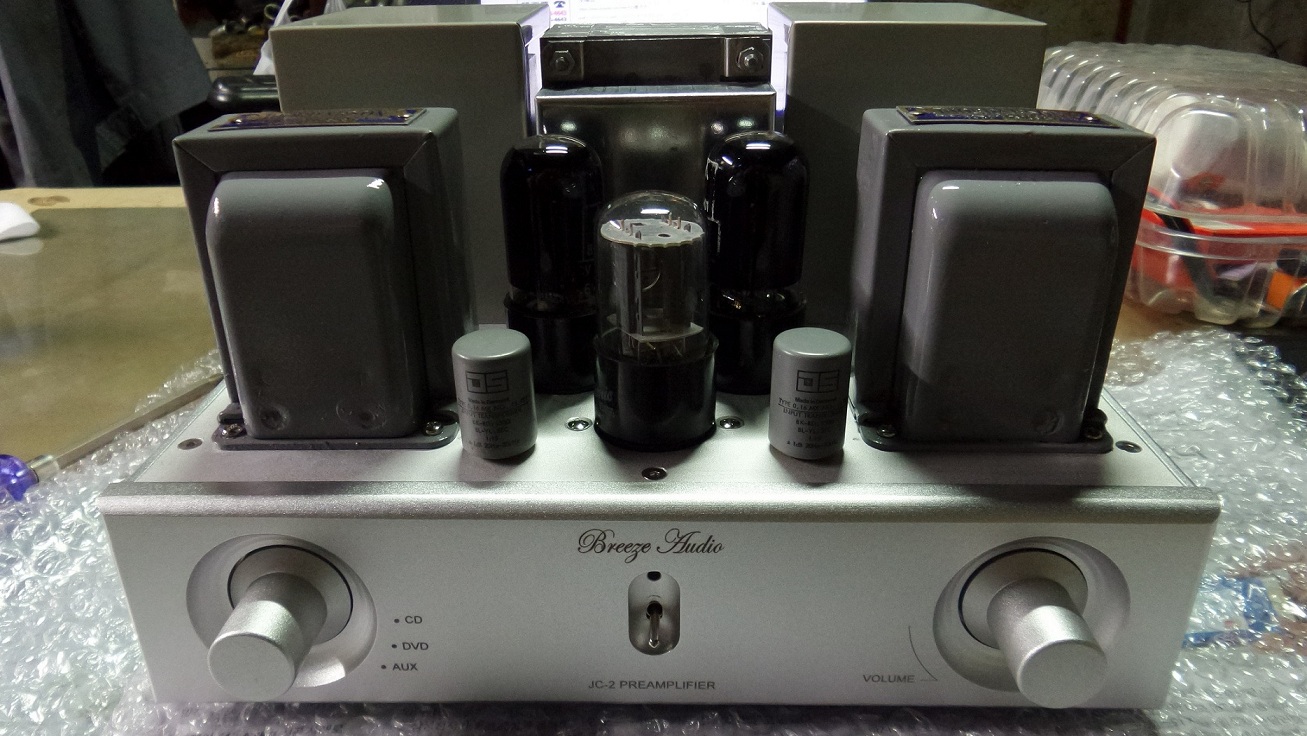

카페 그녀용 6V6SE
(*.7.52.66) 조회 수 1505 추천 수 0 댓글 3
| 첨부 '2' |
|---|
- ?
-
?
커플링캡을 사용한 앰프에서는 커플링이 소리를 좌우 하듯이 트랜스를 사용한 앰프에서는 인풋,인터스테이지,플레이트쵸크같은 것의 스팩이나 성능이 소리를 좌우하더군요. 어떤 것을 사용한 앰프의 소리가 더 좋다고는 할 수 는 없고 그냥 개인의 취향이라고 생각합니다.
저의 자작 취향이 트랜스를 사용하는 것이라 대부분 이렇게 만들구요. 뽀대용으로 오일캔 이나 멀티전해캔을 장착하면 좋은데 케이스가 워낙 작아서 장착을 못했읍니다.쵸크코일 두개도 내부에 넣었구요. 정류관 사용을 하고 싶었는데 빈티지 파워 트랜스 에서 지원을 안하는 군요...정류관 넣을 자리도 마땅치 않지만서도요....대신 전원용 토글스위치를 on-on-on 타입을 사용 해서 토글스위치 1단에서 히타를 점화시키고 10여초 후에 2단에서 B전원을 투입하도록 하여 진공관에 전기적 충격을 완화하고자 하였읍니다.
초단관과 출력관 케소드에는 소리전자표 ccs를 사용하는데 관의 동작점을 맞추기가 수월하고 저역도 단단해 지더군요.반도체소자를플레이트에 사용하면 진공관 고유의 소리가 많이 사라 진다고 하여 될수 있음 사용을 자제 합니다.
케이스는 이베이나 알리에서 다양하게 판매를 합니다.구입해서 상판과 후면에 홀가공만 하여 사용하면 돼구요 ...저는 홀카타랑 야스리등을 구비해서 홀가공을 직접합니다.전에는 종로나 청계천 조각집에 가서 케이스를 가공 했었는데 가격도 후덜덜하고 가격대비 모양새도 별로...지금은 종로까지 갈 시간도 없구요.
위에 사용한 케이스는 이베이에서 배송료 포함 64달러에 구입했읍니다.
-
?
저도 웬지 트랜스가 듬뿍 붙은쪽이 듬직은한데.. 문제는 플레이트쵸크까지 넣으려면 크기가 감당을 못하겠더군요.
3극관싱글은 히터도 분리급전해야 한다하니 또 추가되고, 기왕이면 좋게 만들려 하니 트랜스 크기도 커지고...
실력탓에 사실 그리안해도 소리는 같겠지만.. 만드는 입장에서야 어디 그렇습니까^^
저 멋지고도 저렴한 케이스가 기성품 가공한 것이었군요.
국내 조각집에서 맞추려면 후덜덜 하지요. 저는 그냥 상판만 가공하고 나무로 하려구요.
아무튼 좋은 작품 잘 보았습니다.
모양만큼 소리도 좋았으면 하는데 물론 그렇겠지요^^
