Cayin MT-12N 신형 EL84EH 모델, 구관 EL84 호환 으로 수정하기
EL84 구관 에서는 Pin1,2 가 통전 됩니다
Cayin MT-12N 신형 EL84EH 모델 에 서는 pin 1,7 플래이트 에 연결되어 있습니다.

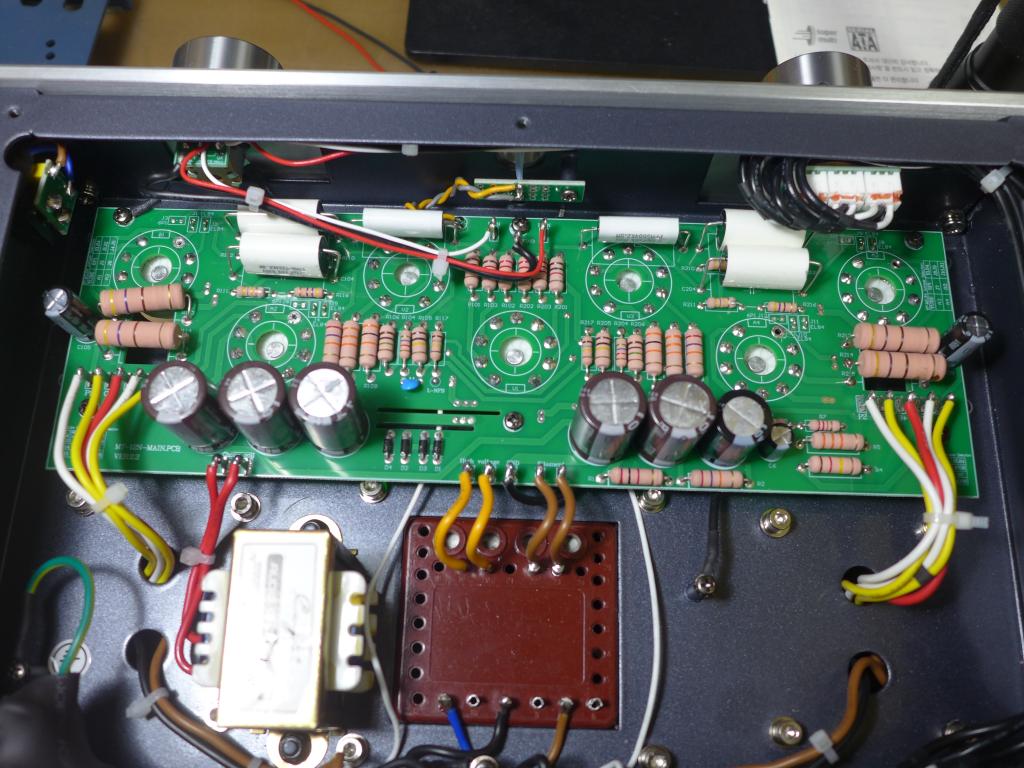

PCB 에서는 pin1 <-> pin7 점퍼 되어 있습니다
EL84EH 신관 EL84 구관
pin 7 플래이트 pin 7 플래이트
pin 2 제 1그리드 pin 1,2 제 1그리드 (pin1,pin2 통전 됩니다.)
pin 9 제 2그리드 pin 9 제 2그리드
pin 3 캐소우드 pin 3 캐소우드
해결책을 올림니다.

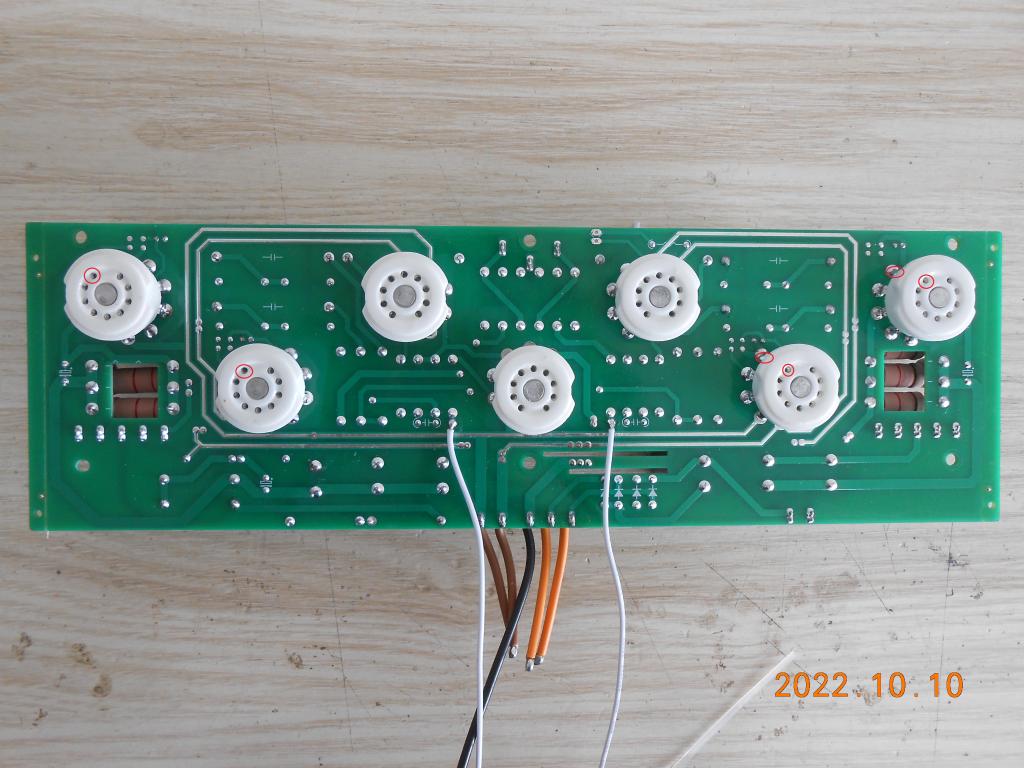

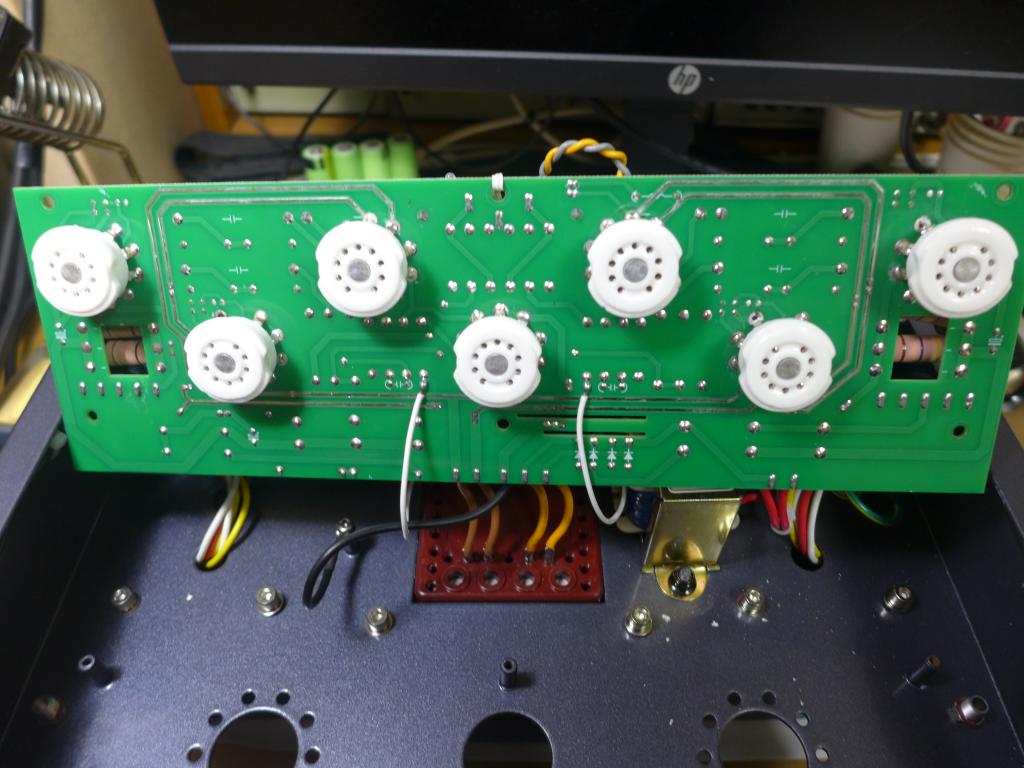

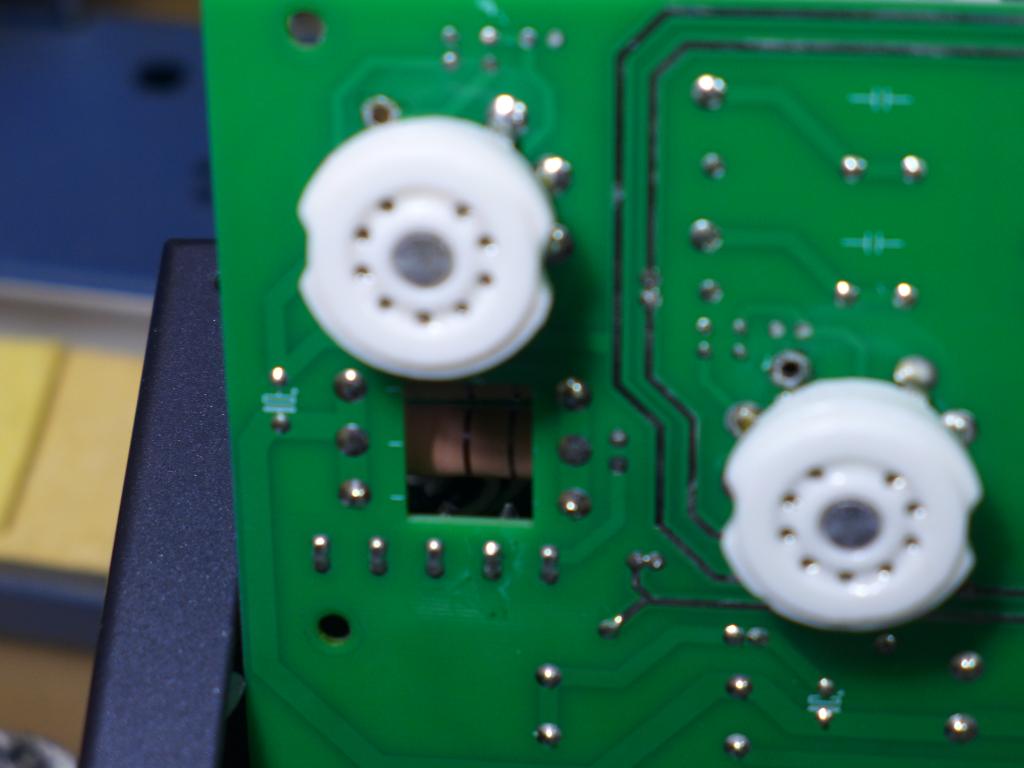

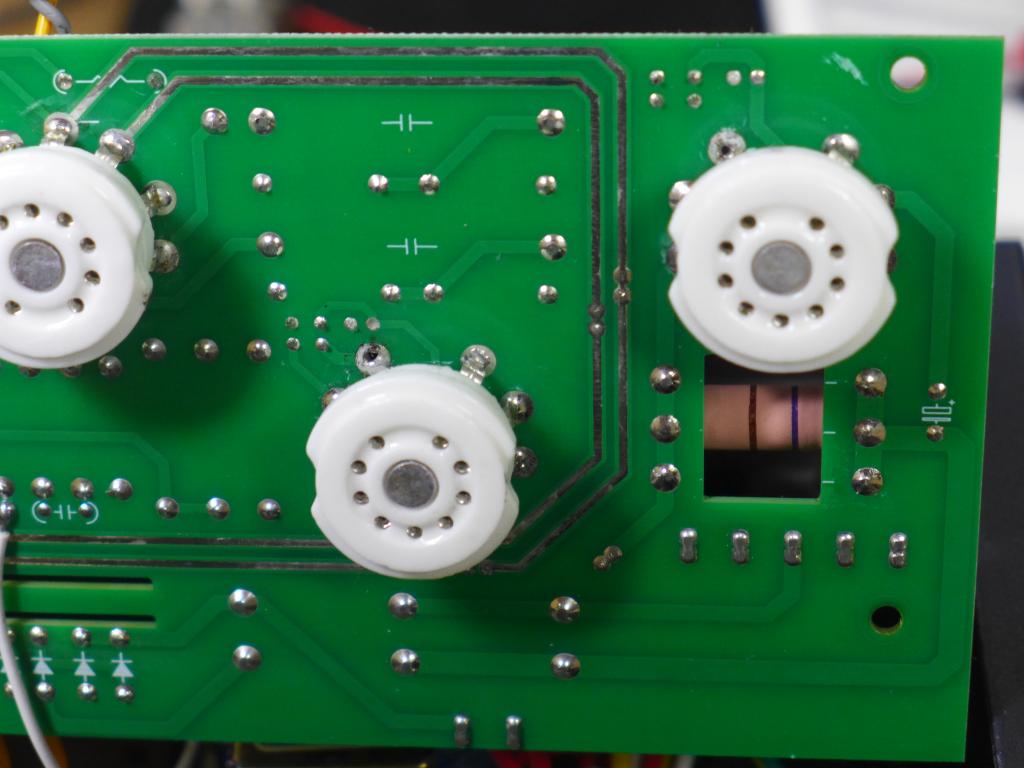

소켓에서 1pin 을 절단해서 제거해 주면 됩니다.
사진 참조 하세요.
| 첨부 '10' |
|---|

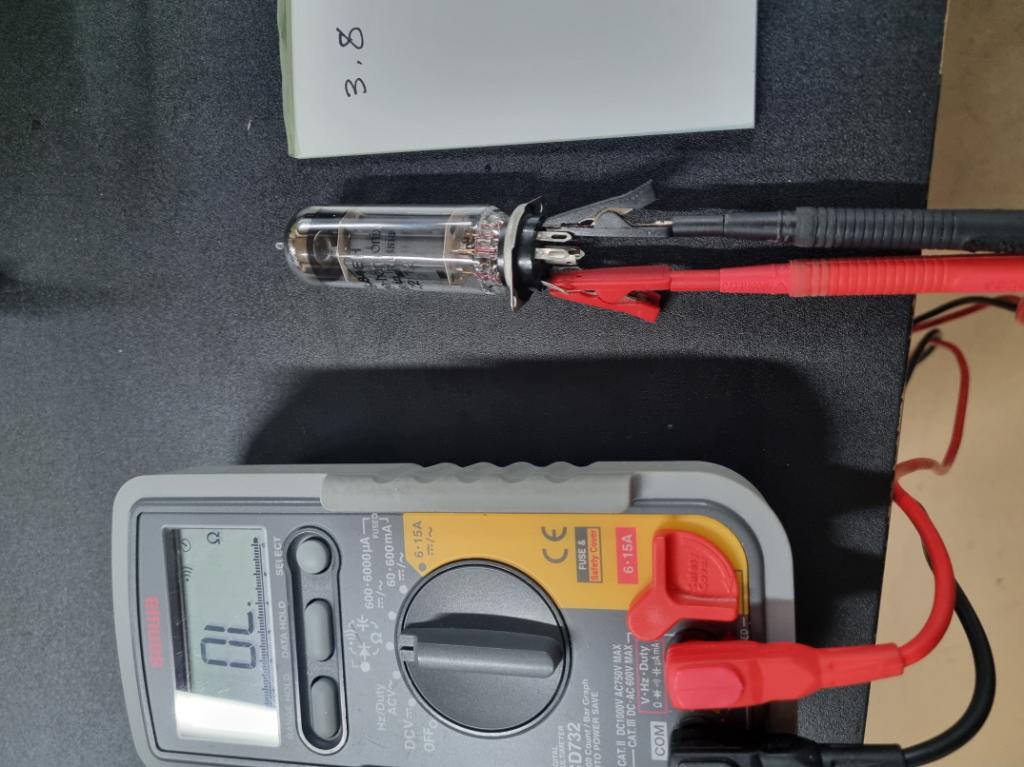

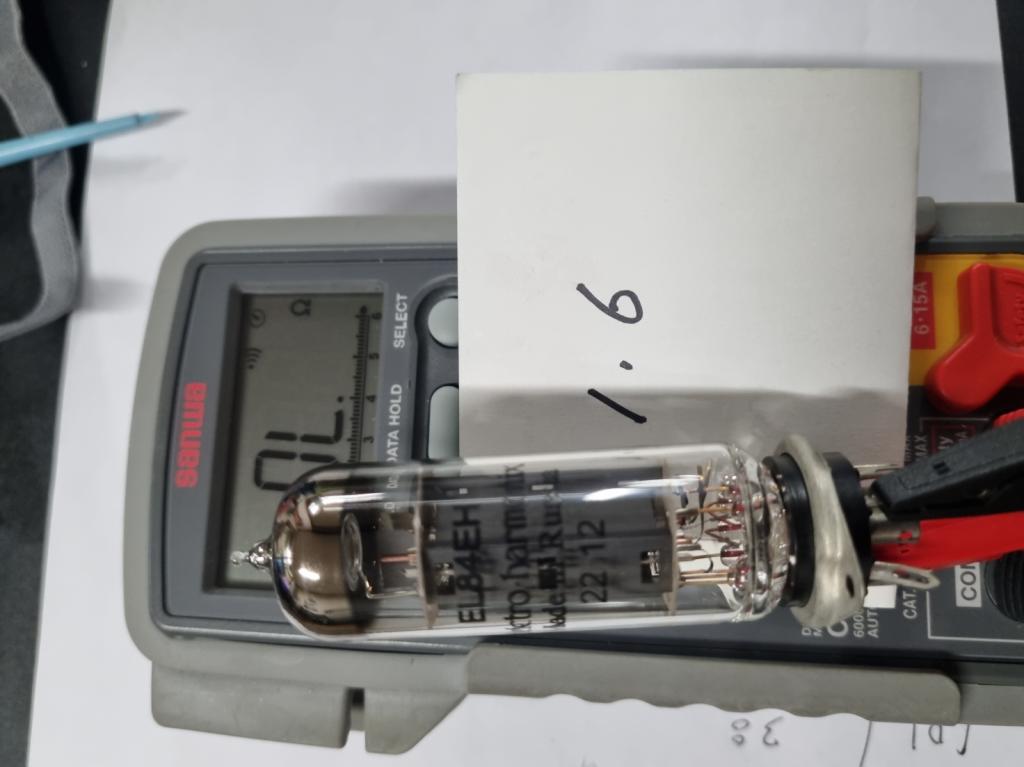

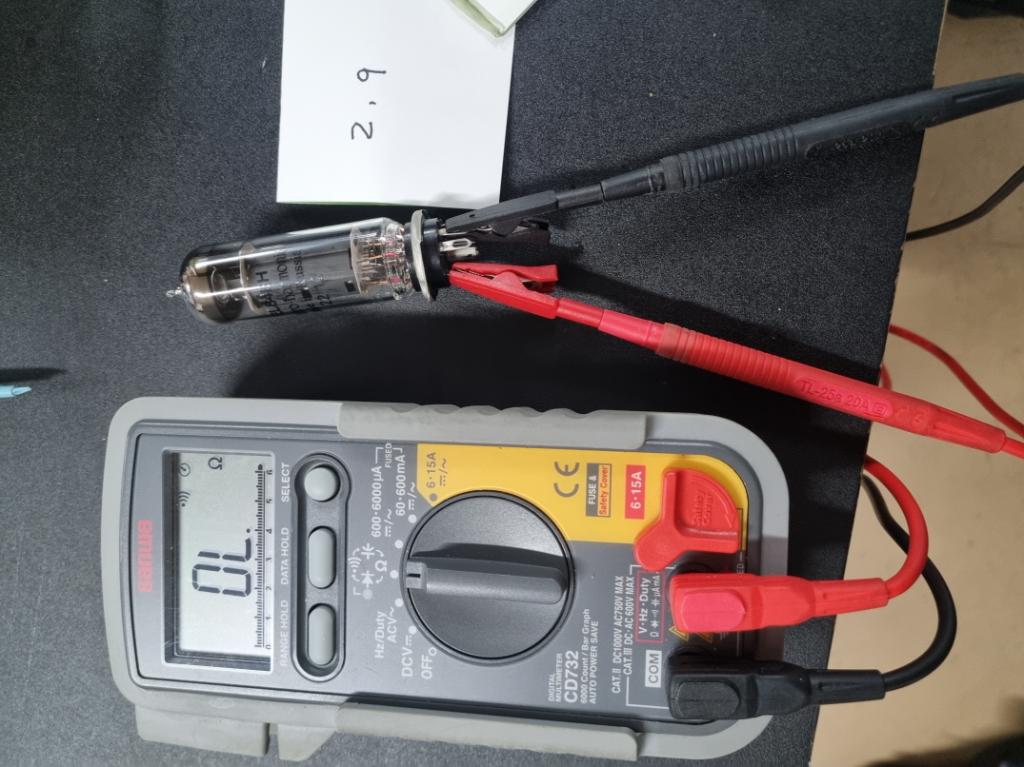

서로가 떨어져 있습니다 아무반응이 없습니다 지멘스 빈티지관도 똑 같습니다. 소켓 제거하고도 측정 해 봤습니다 동일합니다.

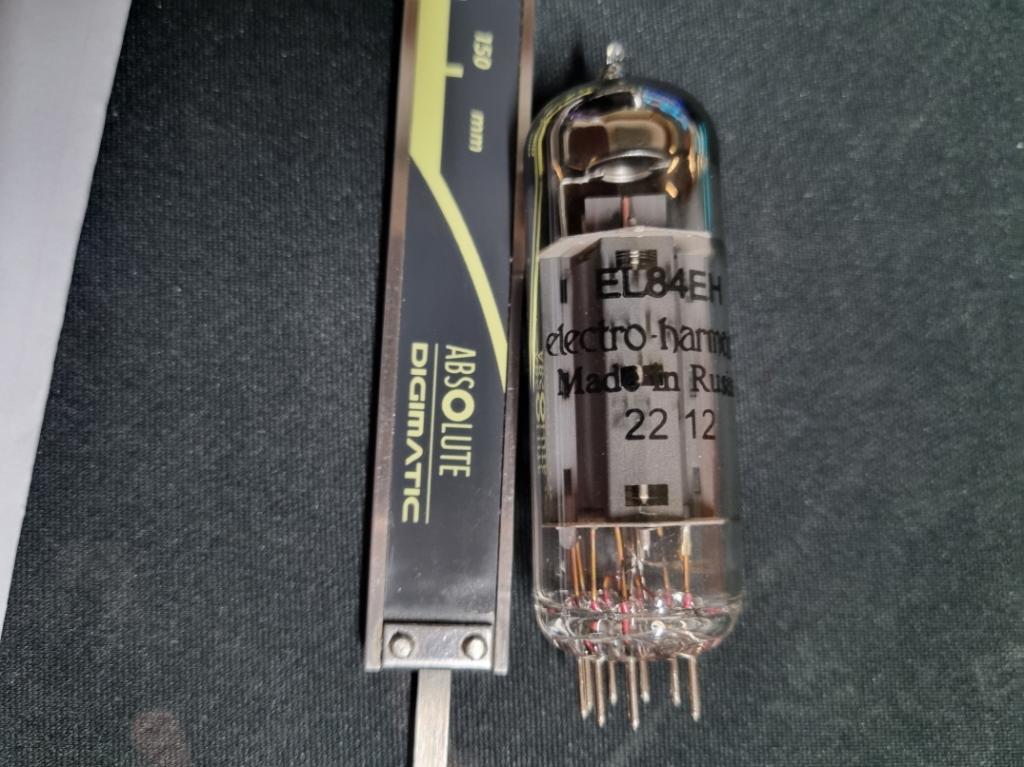

케인에서 순정으로 제공한 el84eh 러시아 관입니다.

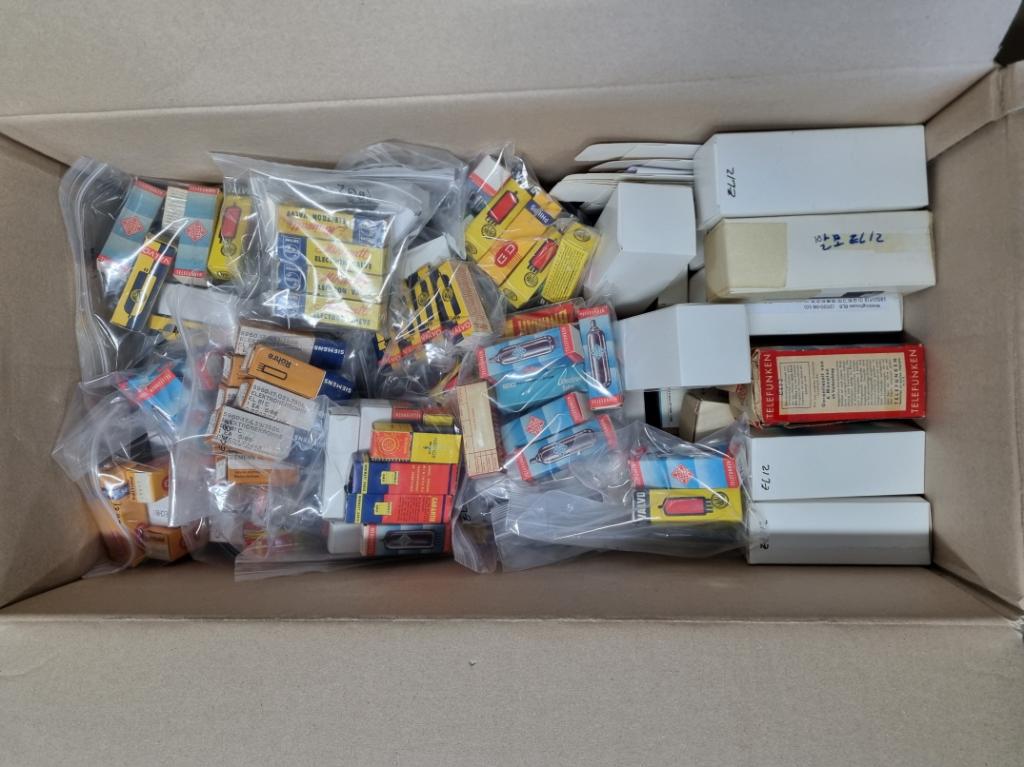

현대관도 소리는 좋겠지만 저는 별로 선호하지 않고 대부분 미사용 빈티지 관이 수 백개나 있어서 이것 사용해야 할 마음에 앰프가 이것 저것 십여대 이상 있지만 배우기도 할 겸해서 해결을 해보려고 합니다 최악의 경우 싹 들어내고 하드 와이어링 방식으로 할 생각도 있습니다. 너무 귀찮게 하는것 같습니다 이해 주셨으면 합니다.
수고 하셨습니다.
2가지만 더 체크 해보죠
케인에서준 진공관 과 가지고계신 구형 진공관
1pin <-> 2pin, 1pin <-> 6pin, 1pin <-> 8pin, 6pin <-> 8pin,
도통 여부 체크해 보세요.
한쪽 체널 출력관2개 제거 하시고
PCB 쪽에서 체크하시면 브랭크 위쪽에 두고 오른쪽 으로 1. 2. 3. 4.
소켓 쪽에서 체크하시면 브랭크 위쪽에 두고 왼른쪽 으로 1. 2. 3. 4.
샤시에 -리드봉, +리드봉 진공관 소켓(1~9번)에 접촉하시고 DC전압 알려주세요
어제 케인에서 사진이 한장 왔는데 사진에 날자를 보니까 케인에서는 몇 년전부터 알고 있었네요 그러면서 저한테는 그럴리가 없다면서 구형 진공관이 이상있다면서 진공관 까지 보내달라고 하고 에라이 이 나쁜넘들 ㅋㅋ
